Fizik Tingkatan 4 Bab 2

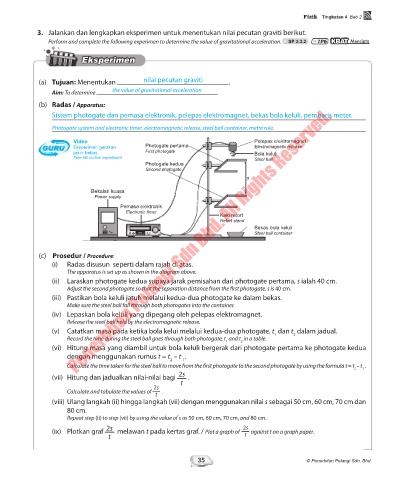

3. Jalankan dan lengkapkan eksperimen untuk menentukan nilai pecutan graviti berikut.
Perform and complete the following experimen to determine the value of gravitational acceleration. SP 2.3.2 TP6 KBAT Mencipta

Eksperimen
Eksperimen

(a) Tujuan: Menentukan nilai pecutan graviti .
Aim: To determine the value of gravitational acceleration .
(b) Radas / Apparatus:
Penerbitan Pelangi Sdn Bhd. All Rights Reserved.
Sistem photogate dan pemasa elektronik, pelepas elektromagnet, bekas bola keluli, pembaris meter.

Photogate system and electronic timer, electromagnetic release, steel ball container, metre rule.
Video Pelepas elektromagnet
Eksperimen gerakan Photogate pertama Electromagnetic release
jatuh bebas First photogate Bola keluli
Free fall motion experiment Steel ball
Photogate kedua
Second photogate
s

Bekalan kuasa
Power supply
Pemasa elektronik
Electronic timer
Kaki retort
Retort stand
Bekas bola keluli
10:45 Steel ball container
TIMER

(c) Prosedur / Procedure:
(i) Radas disusun seperti dalam rajah di atas.
The apparatus is set up as shown in the diagram above.
(ii) Laraskan photogate kedua supaya jarak pemisahan dari photogate pertama, s ialah 40 cm.
Adjust the second photogate so that the separation distance from the first photogate, s is 40 cm.
(iii) Pastikan bola keluli jatuh melalui kedua-dua photogate ke dalam bekas.
Make sure the steel ball fall through both photogates into the container.
(iv) Lepaskan bola keluli yang dipegang oleh pelepas elektromagnet.
Release the steel ball held by the electromagnetic release.
(v) Catatkan masa pada ketika bola kelui melalui kedua-dua photogate, t dan t dalam jadual.
1
2
Record the time during the steel ball goes through both photogate, t and t in a table.
1 2
(vi) Hitung masa yang diambil untuk bola keluli bergerak dari photogate pertama ke photogate kedua
dengan menggunakan rumus t = t – t .
2
1
Calculate the time taken for the steel ball to move from the first photogate to the second photogate by using the formula t = t – t .
1
2
(vii) Hitung dan jadualkan nilai-nilai bagi 2s .
2s t
Calculate and tabulate the values of .
t
(viii) Ulang langkah (ii) hingga langkah (vii) dengan menggunakan nilai s sebagai 50 cm, 60 cm, 70 cm dan
80 cm.
Repeat step (ii) to step (vii) by using the value of s as 50 cm, 60 cm, 70 cm, and 80 cm.
(ix) Plotkan graf 2s melawan t pada kertas graf. / Plot a graph of 2s against t on a graph paper.
t t
