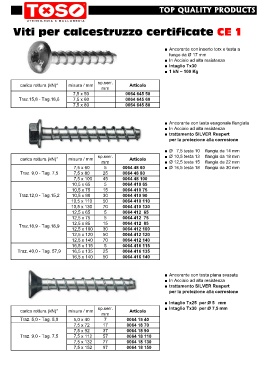

Page 277 - Catalogo TOSO

TOP QUALITY PRODUCTS

Viti per calcestruzzo certificate CE 1

■ Ancorante con inserto torx e testa a
fungo da Ø 17 mm
■ In Acciaio ad alta resistenza
■ Intaglio Tx30
■ 1 kN ~ 100 Kg

sp.serr.
carico rottura (kN)* misura / mm Articolo
mm
7,5 x 50 0064 645 50
Traz.15,8 - Tag.18,6 7,5 x 60 0064 645 60
7,5 x 80 0064 645 80

■ Ancorante con testa esagonale flangiata
■ In Acciaio ad alta resistenza
■ trattamento SILVER Ruspert
per la protezione alla corrosione

■ Ø 7,5 testa 10 flangia da 14 mm
sp.serr. ■ Ø 10,5 testa 13 flangia da 18 mm
carico rottura (kN)* misura / mm Articolo
mm ■ Ø 12,5 testa 15 flangia da 22 mm
7,5 x 60 5 0064 48 60 ■ Ø 16,5 testa 18 flangia da 30 mm
Traz. 9,0 - Tag. 7,5 7,5 x 80 25 0064 48 80
7,5 x 100 45 0064 48 100
10,5 x 65 5 0064 410 65
10,5 x 75 15 0064 410 75
Traz.12,0 - Tag.15,2 10,5 x 90 30 0064 410 90
10,5 x 110 50 0064 410 110
10,5 x 130 70 0064 410 130
12,5 x 65 5 0064 412 65
12,5 x 75 5 0064 412 75
12,5 x 85 15 0064 412 85
Traz.18,9 - Tag.18,9
12,5 x 100 30 0064 412 100
12,5 x 120 50 0064 412 120
12,5 x 140 70 0064 412 140
16,5 x 115 5 0064 416 115
Traz. 40,0 - Tag. 57,9 16,5 x 135 25 0064 416 135
16,5 x 140 50 0064 416 140

■ Ancorante con testa piana svasata
■ In Acciaio ad alta resistenza
■ trattamento SILVER Ruspert
per la protezione alla corrosione

■ Intaglio Tx25 per Ø 5 mm
sp.serr. ■ Intaglio Tx30 per Ø 7,5 mm
carico rottura (kN)* misura / mm Articolo
mm
Traz. 5,0 - Tag. 5,0 5,0 x 40 7 0064 15 40
7,5 x 72 17 0064 18 70
7,5 x 92 37 0064 18 90
Traz. 9,0 - Tag. 7,5 7,5 x 112 57 0064 18 110
7,5 x 132 77 0064 18 130
7,5 x 152 97 0064 18 150
