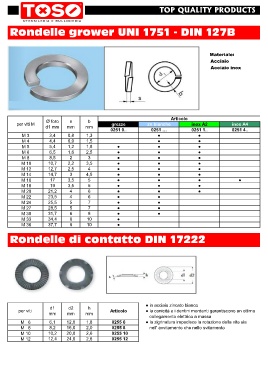

Page 297 - Catalogo TOSO

TOP QUALITY PRODUCTS

Rondelle grower UNI 1751 - DIN 127B

Materiale:
Acciaio
Acciaio inox

Articolo
Ø foro s b
per viti M grezze zn.bianche inox A2 inox A4
d1 mm mm mm
0251 0.. 0251 … 0251 1.. 0251 4..
M 3 3,4 0,8 1,3 ● ●
M 4 4,4 0,9 1,5 ● ●
M 5 5,4 1,2 1,8 ● ● ●
M 6 6,5 1,6 2,5 ● ● ●
M 8 8,5 2 3 ● ● ●
M 10 10,7 2,2 3,5 ● ● ●
M 12 12,7 2,5 4 ● ● ●
M 14 14,7 3 4,5 ● ● ●
M 16 17 3,5 5 ● ● ● ●
M 18 19 3,5 5 ● ● ●
M 20 21,2 4 6 ● ● ●
M 22 23,5 4 6 ● ●
M 24 25,5 5 7 ● ●
M 27 28,5 5 7 ● ●
M 30 31,7 6 8 ● ●
M 33 34,4 6 10 ●
M 36 37,7 6 10 ●
Rondelle di contatto DIN 17222

● in acciaio zincato bianco
d1 d2 h
per viti Articolo ● la conicità e i dentini mordenti garantiscono un ottimo
mm mm mm
collegamento elettrico a massa
M 6 6,1 12,0 1,8 0255 6 ● la zigrinatura impedisce la rotazione della vite sia
M 8 8,2 16,0 2,0 0255 8 nell' avvitamento che nello svitamento
M 10 10,2 20,0 2,6 0255 10
M 12 12,4 24,0 2,6 0255 12
