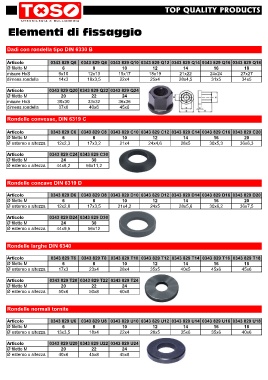

Page 318 - Catalogo TOSO

TOP QUALITY PRODUCTS

Elementi di fissaggio

Dadi con rondella tipo DIN 6330 B

Articolo 0343 829 Q6 0343 829 Q8 0343 829 Q10 0343 829 Q12 0343 829 Q14 0343 829 Q16 0343 829 Q18
Ø filetto M 6 8 10 12 14 16 18
misure HxS 9x10 12x13 15x17 18x19 21x22 24x24 27x27
dimens.rondella 14x3 18x3,5 22x4 25x4 28x4,5 31x5 34x5

Articolo 0343 829 Q20 0343 829 Q22 0343 829 Q24
Ø filetto M 20 22 24
misure HxS 30x30 33x32 36x36
dimens.rondella 37x6 40x6 45x6

Rondelle convesse, DIN 6319 C

Articolo 0343 829 C6 0343 829 C8 0343 829 C10 0343 829 C12 0343 829 C14 0343 829 C16 0343 829 C20
Ø filetto M 6 8 10 12 14 16 20
Ø esterno x altezza 12x2,3 17x3,2 21x4 24x4,6 28x5 30x5,3 36x6,3

Articolo 0343 829 C24 0343 829 C30
Ø filetto M 24 30
Ø esterno x altezza 44x8,2 56x11,2

Rondelle concave DIN 6319 D

Articolo 0343 829 D6 0343 829 D8 0343 829 D10 0343 829 D12 0343 829 D14 0343 829 D16 0343 829 D20
Ø filetto M 6 8 10 12 14 16 20
Ø esterno x altezza 12x2,8 17x3,5 21x4,2 24x5 28x5,6 30x6,2 36x7,5

Articolo 0343 829 D24 0343 829 D30
Ø filetto M 24 30
Ø esterno x altezza 44x9,5 56x12

Rondelle larghe DIN 6340

Articolo 0343 829 T6 0343 829 T8 0343 829 T10 0343 829 T12 0343 829 T14 0343 829 T16 0343 829 T18
Ø filetto M 6 8 10 12 14 16 18
Ø esterno x altezza 17x3 23x4 28x4 35x5 40x5 45x6 45x6

Articolo 0343 829 T20 0343 829 T22 0343 829 T24
Ø filetto M 20 22 24
Ø esterno x altezza 50x6 50x8 60x8

Rondelle normali tornite

Articolo 0343 829 U6 0343 829 U8 0343 829 U10 0343 829 U12 0343 829 U14 0343 829 U16 0343 829 U18
Ø filetto M 6 8 10 12 14 16 18
Ø esterno x altezza 13x3,5 18x4 22x4 28x5 35x6 35x6 40x6

Articolo 0343 829 U20 0343 829 U22 0343 829 U24
Ø filetto M 20 22 24
Ø esterno x altezza 40x6 45x8 45x8
