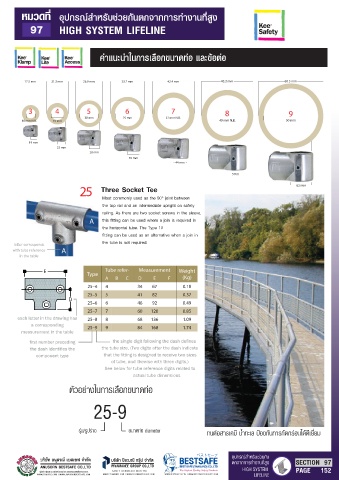

Page 167 - Sec 97

หมวดที่ อุปกรณสำหรับชวยกันตกจากการทำงานที่สูง

97 HIGH SYSTEM LIFELINE

คำแนะนำในการเลือกขนาดทอ และขอตอ

17.5 mm 21.3 mm 26.9 mm 33.7 mm 42.4 mm 48.3 mm 60.3 mm

3 4 5 6 7 8 9
20 mm 25 mm 32 mm N.B.
10 mm N.B. 15 mm 40 mm N.B. 50 mm

19 mm
23 mm
28 mm
35 mm
44 mm

50 m
25 Three Socket Tee 62 mm

Most commonly used as the 90° joint between
the top rail and an intermediate upright on safety
railing. As there are two socket screws in the sleeve,
A this fitting can be used where a join is required in
the horizontal tube. The Type 10
fitting can be used as an alternative when a join in
the tube is not required.
letter corresponds
with tube reference A
in the table

E Tube refer- Measurement Weight
Type
A B C D E F (Kg)
25–4 4 34 67 0.18
25–5 5 41 82 0.37
D
25–6 6 46 92 0.49
25–7 7 60 120 0.85
each letter in the drawing has 25–8 8 68 136 1.09
a corresponding 25–9 9 84 168 1.74
measurement in the table

the tube size. (Two digits after the dash indicate
component type
of tube, and likewise with three digits.)
See below for tube reference digits related to
actual tube dimensions
ตัวอยางในการเลือกขนาดทอ

25-9

รุน/รูปราง ขนาดทอ diameter ทนตอสารเคมี น้ำทะเล ปองกันการกัดกรอนไดดีเยี่ยม

ϕετηʔϑ
