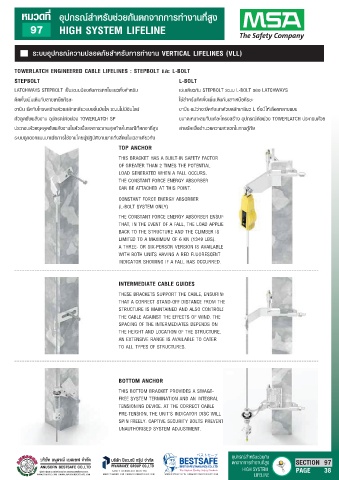

Page 53 - Sec 97

หมวดที่ อุปกรณสำหรับชวยกันตกจากการทำงานที่สูง

97 HIGH SYSTEM LIFELINE

ระบบอุปกรณความปลอดภัยสำหรับการทำงาน VERTICAL LIFELINES (VLL)

TOWERLATCH ENGINEERED CABLE LIFELINES : STEPBOLT และ L-BOLT

STEPBOLT L-BOLT
LATCHWAYS STEPBOLT เปนระบบปองกันการตกในแนวตั้งสำหรับ เชนเดียวกับ STEPBOLT ระบบ L-BOLT ของ LATCHWAYS
ติดตั้งเพิ่มเติมกับสายเหนือศีรษะ ใชสำหรับติดตั้งเพิ่มเติมกับเสาเหนือศีรษะ
ขาปน ยึดกับโครงสรางดวยสลักเกลียวแบบขั้นบันได ระบบไมมีอินไลน ขาปน-แมวาจะยึดกับเสาดวยสลักเกลียว L ซึ่งมีใหเลือกหลายแบบ
ตัวดูดซับพลังงาน อุปกรณตอพวง TOWERLATCH SP ขนาดเหมาะสมกับแตละโครงสราง อุปกรณตอพวง TOWERLATCH ประกอบดวย
ประกอบดวยชุดดูดซับพลังงานในตัวเพ�อลดภาระงานสุดทายในกรณีที่ตกจาที่สูง สายรัดเพ�ออำนวยความสะดวกในการกูภัย
ระบบถูกออกแบบมาเพ�อการใชงานโดยผูปฎิบัติงานมากถึงสี่คนในเวลาเดียวกัน
TOP ANCHOR

THIS BRACKET HAS A BUILT-IN SAFETY FACTOR

OF GREATER THAN 2 TIMES THE POTENTIAL

LOAD GENERATED WHEN A FALL OCCURS.

THE CONSTANT FORCE ENERGY ABSORBER

CAN BE ATTACHED AT THIS POINT.
CONSTANT FORCE ENERGY ABSORBER
(L-BOLT SYSTEM ONLY)

THE CONSTANT FORCE ENERGY ABSORBER ENSURES
THAT, IN THE EVENT OF A FALL, THE LOAD APPLIED
BACK TO THE STRUCTURE AND THE CLIMBER IS
LIMITED TO A MAXIMUM OF 6 KN (1349 LBS).
A THREE- OR SIX-PERSON VERSION IS AVAILABLE,
WITH BOTH UNITS HAVING A RED FLUORESCENT
INDICATOR SHOWING IF A FALL HAS OCCURRED.

INTERMEDIATE CABLE GUIDES

THESE BRACKETS SUPPORT THE CABLE, ENSURING
THAT A CORRECT STAND-OFF DISTANCE FROM THE
STRUCTURE IS MAINTAINED AND ALSO CONTROLS
THE CABLE AGAINST THE EFFECTS OF WIND. THE
SPACING OF THE INTERMEDIATES DEPENDS ON
THE HEIGHT AND LOCATION OF THE STRUCTURE.

AN EXTENSIVE RANGE IS AVAILABLE TO CATER
TO ALL TYPES OF STRUCTURES.

BOTTOM ANCHOR

THIS BOTTOM BRACKET PROVIDES A SWAGE-
FREE SYSTEM TERMINATION AND AN INTEGRAL
TENSIONING DEVICE. AT THE CORRECT CABLE
PRE-TENSION, THE UNIT’S INDICATOR DISC WILL
SPIN FREELY. CAPTIVE SECURITY BOLTS PREVENT
UNAUTHORISED SYSTEM ADJUSTMENT.

ϕετηʔϑ
บริษัท ปยะมณี กรุป จำกัด BESTSAFE อุปกรณสำหรับชวยกัน SECTION 97
ตกจากการทำงานที่สูง
PIYAMANEE GROUP CO.,LTD BEST SAFE (THAILAND) CO.,LTD
ผูนำเขา ผูผลิต และจัดจำหนายสินคาประเภทอุปกรณเซฟตี้แบบครบวงจร SAFETY TECHNOLOGY WITH YOU HIGH SYSTEM PAGE 38
WWW.THAIPPE.COM | WWW.ANUSORNBESTSAFE.COM WWW.PIYAMANEE.COM | WWW.PIYAMANEEGROUP.COM WWW.BESTSAFE.CO.TH | WWW.BESTSAFEPRODUCTS.COM LIFELINE
