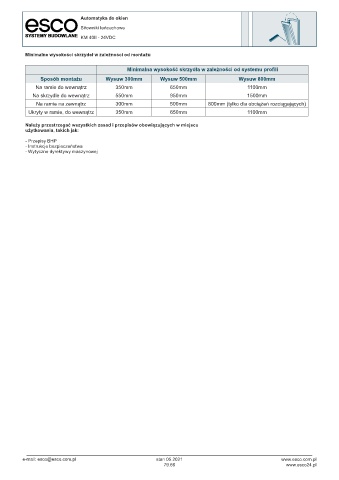

Page 66 - Siłowniki łańcuchowe

Automatyka do okien
Siłowniki łańcuchowe
KM 40II - 24VDC

Minimalne wysokości skrzydeł w zależności od montażu

Minimalna wysokość skrzydła w zależności od systemu profili
Sposób montażu Wysuw 300mm Wysuw 500mm Wysuw 800mm
Na ramie do wewnątrz 350mm 650mm 1100mm
Na skrzydle do wewnątrz 550mm 950mm 1500mm
Na ramie na zewnątrz 300mm 500mm 800mm (tylko dla obciążeń rozciągających)
Ukryty w ramie, do wewnątrz 350mm 650mm 1100mm

Należy przestrzegać wszystkich zasad i przepisów obowiązujących w miejscu
użytkowania, takich jak:
- Przepisy BHP
- Instrukcje bezpieczeństwa
- Wytyczne dyrektywy maszynowej

e-mail: esco@esco.com.pl stan 05.2021 www.esco.com.pl
79.66 www.esco24.pl
