Page 209 - ไม้สน2545

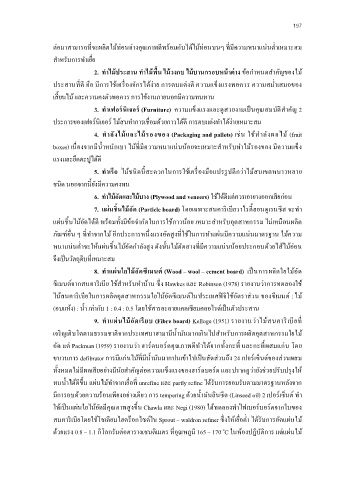

197

่
ี
่

่
่
้
ี
ุ
ี
ตอมาสามารถทจะผลิตไม้ทอนล่างคณภาพดพรอมกับได้ไม้ทอนบนๆ ทมีความหนาแนนตําเหมาะสม
ั
สําหรบการทําเยื อ
2. ทําไมประสาน ทําไมพน ไมวงกบ ไมบานกรอบหนาตาง ข้อกําหนดสําคัญของไม้
้
้
่
ื
้
้
้

ื
ี
ี
ื
ี
่
ประสานทด คอ มีการใช้เครองจักรได้งาย การตบแตงด ความแข็งแรงพอควร ความสมําเสมอของ
่

เส ยนไม้ และความคงตัวพอควร การใช้งานภายนอกมีความทนทาน
ี
ุ
็
3. ทําเฟอรนิเจอร (Furniture) ความแข็งแรงและดสวยงามเปนคณสมบัตสําคัญ 2
ิ
ู
์
์
ื
์
่
์
ประการของเฟอรนเจอร ไม้สนทําการเชอมด้วยกาวได้ด การตบแตงทําได้งายเหมาะสม
ิ
ี
่
้
4. ทําลังไมและไมรองของ (Packaging and pallets) เชน ใช้ทําลังผลไม้ (fruit
้
่
่
ื
boxes) เนองจากมีนํ าหนักเบา ไม้ทมีความหนาแนนน้อยจะเหมาะสําหรบทําไม้รองของ มีความแข็ง
ั
ี
ู
แรงและยึดตะปได้ด ี
ิ
ื
ี
5. ทําเรอ ไม้ชนดน ีสะดวกในการใช้เครองมือแปรรปดกว่าไม้สนเขตหนาวหลาย
ู
ื
ิ
ี
ชนด นอกจากน ยังมีความคงทน
่
6. ทําไมอัดและไมบาง (Plywood and veneers) ใช้ได้ดแตควรเอายางออกเสยกอน
ี
ี
่
้
้
ี
ู
7. แผนชนไมอัด (Particle board) โดยเฉพาะสนคารเบยวาไรต ฮอนดเรนซส จะทํา
ี
ี
ิ

้
่
ิ
แผ่นช นไม้อัดได้ด พรอมทั งมีข้อจํากัดในการใช้กาวน้อย เหมาะสําหรบอุตสาหกรรม ไม่เหมือนผลิต
ิ
ี
ั
้

ึ
ี
ู
ี
ภัณฑ์อื น ๆ ททําจากไม้ อีกประการหนงแรงอัดสงทใช้ในการทําแผ่นมีความแนนมาตรฐาน ไม้ความ
่
่
ิ
ี
่
หนาแนนตําจะให้แผ่นช นไม้อัดกําลังสง ดังนั นไม้ตัดสางทมีความแนนน้อยประกอบด้วยไส้ไม้อ่อน

ู
ิ
จงเปนวัตถุดบทเหมาะสม
็
ึ
ี
้
่
็
8. ทําแผนใยไมอัดซเมนต (Wood – wool – cement board) เปนการผลิตใยไม้อัด
์
ี
ี

ซเมนต์จากสนคารเบย ใช้สําหรบทําบ้าน ซง Hawkes และ Robinson (1978) รายงานว่าการทดลองใช้
ึ
ิ
ั
ี
ิ
ิ
ี
ี
ไม้สนคารเบยในการผลิตอุตสาหกรรมใยไม้อัดซเมนต์ในประเทศฟจใช้อัตราสวน ของซเมนต์ : ไม้
่
ิ
ี
็
ี
่
(อบแห้ง) : นํ า เทากับ 1 : 0.4 : 0.5 โดยใช้สารละลายแคลเซยมคลอไรด์เปนตัวประสาน
9. ทําแผนไมอัดเรยบ (Fibre board) Kelloge (1951) รายงานว่าไม้สนคารเบยท ี
้
่
ิ
ี
ี
ิ
ิ
ั
ิ
ิ
เจรญเตบโตตามธรรมชาตจากประเทศบาฮามามีนํ ามันมากเกนไปสําหรบการผลิตอุตสาหกรรมใยไม้
อัด แต Packman (1959) รายงานว่า ฮารดบอรดคณภาพดทําได้จากทั งกะพี และกะพี ผสมแกน โดย
่
่
ี
ุ
์
์
็
์
็
ขบวนการ defibrator การมีแกนไม้ทมีนํ ามันมากปนเข้าไปเปนสัดสวนถึง 24 เปอรเซนต์ของสวนผสม
่
ี
่
่
์
ุ
่
่
ี
ั
ทั งหมดไม่มีผลเสยอย่างมีนัยสําคัญตอความแข็งแรงของฮารดบอรด และปรากฏว่ายังชวยปรบปรงให้
์
ี
ั
ึ
ั
ี
ทนนํ าได้ดข น แผ่นไม้ทําจากเยื อท unrefine และ partly refine ได้รบการยอมรบตามมาตรฐานหลังจาก
ี
ี
้
์
็
มีการอบด้วยความรอนเพียงอย่างเดยว การ tempering ด้วยนํ ามันลินซด (Linseed oil) 2 เปอรเซนต์ ทํา
ู
์
ึ
็
ุ
ให้เปนแผ่นใยไม้อัดมีคณภาพสงข น Chawla และ Negi (1980) ได้ทดลองทําไฟเบอรบอรดจากใบของ
์

ึ
ิ

ี
ี
ั
สนคารเบยโดยใช้โซเดยมไฮดรอกไซด์ใน Sprout – waldron refiner ซงให้เยื อตํา ได้รบการอัดแผ่นไม้
๊
่
ด้วยแรง 0.8 – 1.1 กโลกรมตอตารางเซนตเมตร ทอุณหภมิ 165 – 170 C ในห้องปฏิบัตการ แตแผ่นไม้
ั
ู
ิ
ี
ิ
่
ิ
o
