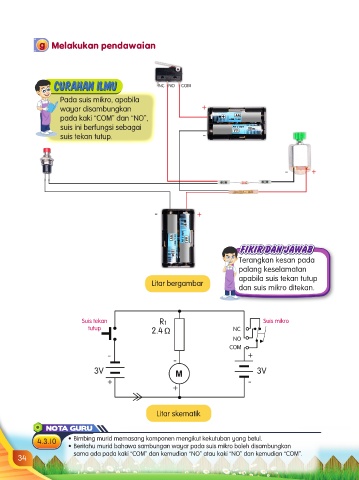

g  Melakukan pendawaian






                                                        NC NO  COM
                          Pada suis mikro, apabila
                          wayar disambungkan
                          pada kaki “COM” dan “NO”,
                          suis ini berfungsi sebagai
                          suis tekan tutup.





















                                                                                Terangkan kesan pada
                                                                                palang keselamatan
                                                                                apabila suis tekan tutup
                                                      Litar bergambar
                                                                                dan suis mikro ditekan.




                                 Suis tekan                                            Suis mikro
                                  tutup              2.4

                                                                             COM










                                                       Litar skematik

                      NOTA GURU
                   4.3.10   • Bimbing murid memasang komponen mengikut kekutuban yang betul.
                            • Beritahu murid bahawa sambungan wayar pada suis mikro boleh disambungkan
                              sama ada pada kaki “COM” dan kemudian “NO” atau kaki “NO” dan kemudian “COM”.
