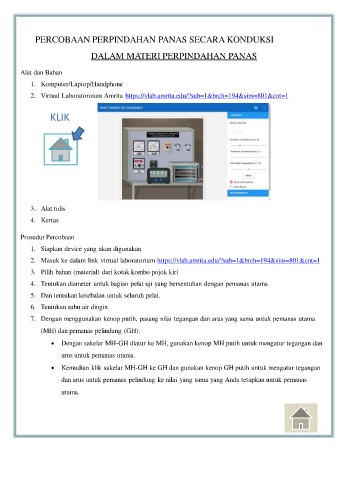

PERCOBAAN PERPINDAHAN PANAS SECARA KONDUKSI

DALAM MATERI PERPINDAHAN PANAS

Alat dan Bahan

1. Komputer/Laptop/Handphone
2. Virtual Laboratoroium Amrita https://vlab.amrita.edu/?sub=1&brch=194&sim=801&cnt=1

KLIK

3. Alat tulis

4. Kertas

Prosedur Percobaan

1. Siapkan device yang akan digunakan
2. Masuk ke dalam link virtual laboratorium https://vlab.amrita.edu/?sub=1&brch=194&sim=801&cnt=1

3. Pilih bahan (material) dari kotak kombo pojok kiri
4. Tentukan diameter untuk bagian pelat uji yang bersentuhan dengan pemanas utama

5. Dan tentukan ketebalan untuk seluruh pelat.
6. Tentukan suhu air dingin

7. Dengan menggunakan kenop putih, pasang nilai tegangan dan arus yang sama untuk pemanas utama

(MH) dan pemanas pelindung (GH).
 Dengan sakelar MH-GH diatur ke MH, gunakan kenop MH putih untuk mengatur tegangan dan

arus untuk pemanas utama.

 Kemudian klik sakelar MH-GH ke GH dan gunakan kenop GH putih untuk mengatur tegangan
dan arus untuk pemanas pelindung ke nilai yang sama yang Anda tetapkan untuk pemanas

utama.
