2 หนาจอแสดงผลหลักของระบบ Dehumidification VSD
์
้
์

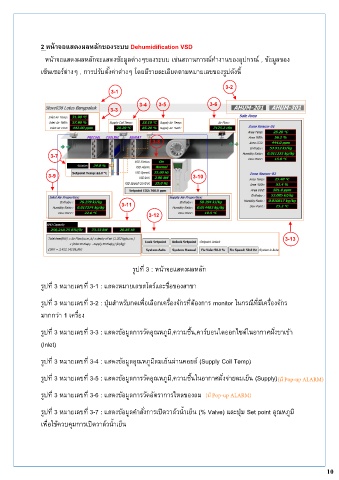

หนาจอแสดงผลหลักจะแสดงข้อมูลต่างๆของระบบ เช่นสถานการณท างานของอุปกรณ , ข้อมูลของ
เซ็นเซอร์ตางๆ , การปรับตั้งค่าตางๆ โดยมีรายละเอียดตามหมายเลขของรูปดังนี ้
่
่
3-2
3-1
3-4 3-5 3-6
3-3

3-8

3-7

3-9 3-10

3-11
3-12

3-13

รูปที 3 : หนาจอแสดงผลหลัก
่
้
่
่
รูปที 3 หมายเลขที 3-1 : แสดงหมายเลขสโตร์และชื่อของสาขา
่
่
่
่
่
รูปที 3 หมายเลขที 3-2 : ปุมส าหรับกดเพื่อเลือกเครืองจักรทีต้องการ monitor ในกรณีทีมีเครืองจักร
่
่
มากกว่า 1 เครือง
่
่
้
รูปที 3 หมายเลขที 3-3 : แสดงข้อมูลการวัดอณหภูมิ,ความชืน,คาร์บอนไดออกไซด์ในอากาศฝ่งขาเข้า
ุ
ั
่
(Inlet)
่
รูปที 3 หมายเลขที 3-4 : แสดงข้อมูลอุณหภูมิลมเย็นผ่านคอยล์ (Supply Coil Temp)
่
ั
้
่
่
ุ
ี
รูปที 3 หมายเลขที 3-5 : แสดงข้อมูลการวัดอณหภูมิ,ความชืนในอากาศฝ่งจ่ายลมเย็น (Supply) (ม Pop-up ALARM)
่
่
ี
รูปที 3 หมายเลขที 3-6 : แสดงข้อมูลการวัดอัตราการไหลของลม (ม Pop-up ALARM)
่
ิ
ุ
่
รูปที 3 หมายเลขที 3-7 : แสดงข้อมูลค าสั่งการเปดวาล์วนาเย็น (% Valve) และปุม Set point อณหภูมิ
่

้

ิ
เพื่อใช้ควบคุมการเปดวาล์วนาเย็น
้
