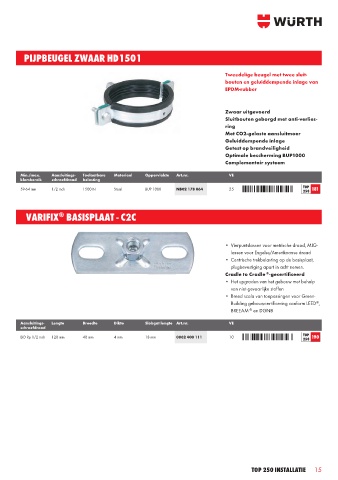

PIJPBEUGEL ZWAAR HD1501
Tweedelige beugel met twee sluit-
bouten en geluiddempende inlage van
EPDM-rubber
Zwaar uitgevoerd
Sluitbouten geborgd met anti-verlies-
ring
Met CO2-gelaste aansluitmoer
Geluiddempende inlage
Getest op brandveiligheid
Optimale bescherming BUP1000
Complementair systeem
Min./max. Aansluitings- Toelaatbare Materiaal Oppervlakte Art.nr. VE
klembereik schroefdraad belasting
TOP
59-64 mm 1/2 inch 1500 N Staal BUP 1000 NB02 178 064 25 181
250
®
VARIFIX BASISPLAAT - C2C
• Vierpuntslassen voor metrische draad, MIG-
lassen voor Engelse/Amerikaanse draad
• Centrische trekbelasting op de basisplaat,
plugbevestiging apart in acht nemen.
®
Cradle to Cradle -gecertificeerd
• Het upgraden van het gebouw met behulp
van niet-gevaarlijke stoffen
• Breed scala van toepassingen voor Green-
®
Building gebouwcertificering conform LEED ,
®
BREEAM en DGNB
Aansluitings- Lengte Breedte Dikte Slobgat lengte Art.nr. VE
schroefdraad
TOP
BID Rp 1/2 inch 120 mm 40 mm 4 mm 18 mm 0862 400 111 10 190
250
TOP 250 Installatie 15
