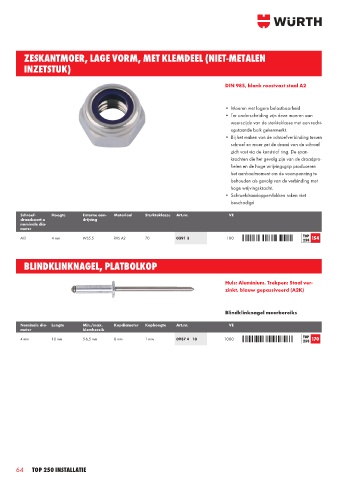

ZESKANTMOER, LAGE VORM, MET KLEMDEEL (NIET-METALEN
INZETSTUK)

DIN 985, blank roestvast staal A2

• Moeren met lagere belastbaarheid
• Ter onderscheiding zijn deze moeren aan
weerszijde van de sterkteklasse met een recht-
opstaande balk gekenmerkt.
• Bij het maken van de schroefverbinding tussen
schroef en moer zet de draad van de schroef
zich vast via de kunststof ring. De span-
krachten die het gevolg zijn van de draadpro-
fielen en de hoge wrijvingsgrip produceren
het aanhaalmoment om de voorspanning te
behouden als gevolg van de verbinding met
hoge wrijvingskracht.
• Schroefdraadoppervlakken raken niet
beschadigd

Schroef- Hoogte Externe aan- Materiaal Sterkteklasse Art.nr. VE
draadsoort x drijving
nominale dia-
meter
TOP
M3 4 mm WS5.5 RVS A2 70 0391 3 100 154
250

BLINDKLINKNAGEL, PLATBOLKOP

Huls: Aluminium. Trekpen: Staal ver-
zinkt, blauw gepassiveerd (A2K)

Blindklinknagel meerbereiks

Nominale dia- Lengte Min./max. Kopdiameter Kophoogte Art.nr. VE
meter klembereik
TOP
4 mm 10 mm 5-6,5 mm 8 mm 1 mm 0937 4 10 1000 170
250

64 TOP 250 INSTALLATIE
