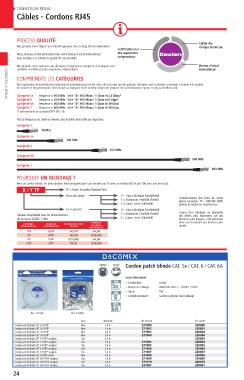

Page 24 - NOVE1

CONNECTIQUE RÉSEAU
Câbles - Cordons RJ45

PROCESS QUALITÉ
Cahier des
Nos produits font l’objet d’un contrôle rigoureux tout au long de leur élaboration. charges technique
Certification par
Nous sommes en lien permanent avec notre bureau d’achat international des organismes
indépendants
pour améliorer en continu la qualité de nos produits.
Nos produits sont conformes aux directives et réglements européens et la plupart sont Bureau d’achat
contrôlés et validés par des organismes indépendants. international
COMPRENDRE LES CATÉGORIES
Des organismes de normalisation nationaux et internationaux ont été créés afin d’assurer que les produits fabriqués sont conformes à certaines « normes » de qualité,
de sécurité et de performance. Bien choisir sa catégorie est le meilleur moyen de disposer de la performance requise et cela au meilleur coût.
Catégorie 5e : fréquence < 100 MHz - débit 10 / 100 Mbps / 1 Gbps et 2,5 Gbps*
Catégorie 6 : fréquence < 250 MHz - débit 10 / 100 Mbps / 1 Gbps et 5 Gbps*
CONNECTIQUE RÉSEAU
Catégorie 6A : fréquence < 500 MHz - débit 10 / 100 Mbps / 1 Gbps et 10 Gbps
Catégorie 7 : fréquence < 600 MHz - débit 10 / 100 Mbps / 1 Gbps et 10 Gbps
*Conformément au standard IEEE 802.3bz
Plus la fréquence du câble est élevée, plus le débit admissible est important.
Catégorie 3
18 MHz
Catégorie 5e
100 MHz
Catégorie 6
250 MHz
Catégorie 6A
500 MHz
Catégorie 7
600 MHz
POURQUOI UN BLINDAGE ?
Avec un cordon blindé, les perturbations électromagnétiques sont divisées par 10 avec un feuillard (F) et par 100 avec une tresse (S).
X / Y TP TP = Paires Torsadées (Twisted Pair)
Ecran des paires U = Aucun blindage (Unshielded)
L’entrelacement des brins de cuivre
F = Aluminium. Feuillard (Foiled) (paires torsadées TP = TWISTED PAIR)
S = Cuivre. Tresse (Shielded) permet de limiter les interférences.
Ecran général U = Aucun blindage (Unshielded)
F = Aluminium. Feuillard (Foiled) L’ajout d’un blindage va permettre
Tableau récapitulatif avec les dénominations des débits plus importants sur des
S = Cuivre. Tresse (Shielded)
de la norme ISO/IEC 11801 distances plus longues. Cela permettra
BLINDAGE donc une circulation des données plus
ANCIENNE NOUVELLE BLINDAGE DU CÂBLE DES PAIRES
DÉNOMINATION DÉNOMINATION (ÉCRAN) INDIVIDUELLES rapide.
UTP U/UTP AUCUN AUCUN
STP U/FTP AUCUN FEUILLARD
FTP F/UTP FEUILLARD AUCUN
S-STP S/FTP TRESSE FEUILLARD

Cordon patch blindé CAT. 5e / CAT. 6 / CAT. 6A
BLISTER SACHET
CARACTÉRISTIQUES
CAT. • Conducteur : cuivre
5e • Norme de câblage : ANSI/TIA 568C.2 - ISO/IEC 11801
• Gaine : PVC
CAT.
6 • Conditionnement : sachet ou blister (voir tableau)
CAT.
6A
RÉF. 221000 RÉF. 220800

LSOH LONGUEUR RÉF. BLISTER RÉF. SACHET
Cordon patch blindé CAT. 5e F/UTP Non 1,0 m 221000 220800
Cordon patch blindé CAT. 5e F/UTP Non 2,0 m 221001 220801
Cordon patch blindé CAT. 5e F/UTP Non 3,0 m 221002 220802
Cordon patch blindé CAT. 5e F/UTP Non 5,0 m 221060 220860
Cordon patch blindé CAT. 6 F/UTP snagless Oui 0,5 m - 220803
Cordon patch blindé CAT. 6 F/UTP snagless Oui 1,0 m 221004 220804
Cordon patch blindé CAT. 6 F/UTP snagless Oui 2,0 m 221005 220805
Cordon patch blindé CAT. 6 F/UTP snagless Oui 3,0 m 221006 220806
Cordon patch blindé CAT. 6 F/UTP snagless Oui 5,0 m 221007 220807
Cordon patch blindé CAT. 6 S/FTP croisé Non 5,0 m 221008 220808
Cordon patch blindé CAT. 6A F/UTP snagless Oui 1,0 m 221009 220809
Cordon patch blindé CAT. 6A F/UTP snagless Oui 2,0 m 221010 220810
Cordon patch blindé CAT. 6A F/UTP snagless Oui 5,0 m 221061 220861
24
