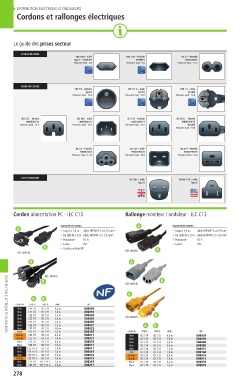

Page 278 - NOVE1

DISTRIBUTION ÉLECTRIQUE ET ONDULEURS
Cordons et rallonges électriques

Le guide des prises secteur

FICHE SANS TERRE
CEE 7/16 – mâle CEE 7/16 – femelle IEC C7 – femelle
Type C – EN50075 EN50075 EN60320/C7
Puissance maxi : 6 A Puissance maxi : 6 A Puissance maxi : 2,5 A

FICHE AVEC TERRE
CEE 7/5 – femelle CEE 7/7 G – mâle CEE 7/7 – mâle
Type E (droit) (coudé)
Puissance maxi : 16 A Puissance maxi : 16 A Puissance maxi : 16 A

IEC C15 – femelle IEC C14 – mâle IEC C13 – femelle IEC C13 L – femelle
EN60320/C15 EN60320/C14 EN60320/C13 EN60320/C13
Puissance maxi : 10 A Puissance maxi : 10 A Puissance maxi : 10 A (coudé)
Puissance maxi : 10 A

IEC C5 – femelle IEC C20 – mâle IEC C19 – femelle
EN60320/C5 EN60320/C20 EN60320/C19
Puissance maxi : 2,5 A Puissance maxi : 16 A Puissance maxi : 16 A

FICHE ÉTRANGÈRE
BS 1363 – mâle NEMA 5-15 – mâle
Type G Type B

Cordon alimentation PC - IEC C13 Rallonge moniteur / onduleur - IEC C13

CARACTÉRISTIQUES A CARACTÉRISTIQUES
A
• Jusqu’à 1,8 m : câble H05VVF 3 x 0,75 mm 2 • Jusqu’à 1,8 m : câble H05VVF 3 x 0,75 mm 2
• Au-delà de 1,8 m : câble H05VVF 3 x 1,0 mm 2 • Au-delà de 1,8 m : câble H05VVF 3 x 1,0 mm 2
• Puissance : 10 A • Puissance : 10 A
• Gaine : PVC • Gaine : PVC
B • Cordon certifi é NF
RÉF. 808050 B
RÉF. 808010
A A

RÉF. 580419
B B
RÉF. 808140
A
A B
COULEUR CÔTÉ A CÔTÉ B LONG. RÉF.
Noir CEE 7/7 IEC C13 0,6 m 808009
Noir CEE 7/7 IEC C13 1,8 m 808010
Noir CEE 7/7 IEC C13 2,5 m 808020 B
Noir CEE 7/7 IEC C13 3,0 m 580420 RÉF. 808075
Noir CEE 7/7 IEC C13 5,0 m 808030
Noir CEE 7/7 IEC C13 7,5 m 808031 A B
Noir CEE 7/7 IEC C13 10,0 m 808033
Beige CEE 7/7 IEC C13 1,8 m 808110 COULEUR CÔTÉ A CÔTÉ B LONG. RÉF.
DISTRIBUTION ÉLECTRIQUE ET ONDULEURS
Orange CEE 7/7 IEC C13 0,6 m 808071 Noir IEC C14 IEC C13 0,6 m 808039
Orange CEE 7/7 IEC C13 1,8 m 808072 Noir IEC C14 IEC C13 1,8 m 808040
Blanc CEE 7/7 IEC C13 0,6 m 808076 Noir IEC C14 IEC C13 3,0 m 580460
Blanc CEE 7/7 IEC C13 1,8 m 808077 Noir IEC C14 IEC C13 5,0 m 808050
Noir CEE 7/7 G IEC C13 1,8 m 808011 Noir IEC C14 IEC C13 7,5 m 808051
Noir CEE 7/7 G IEC C13 3,0 m 580419 Gris IEC C14 IEC C13 1,8 m 808140
Noir CEE 7/7 G IEC C13 5,0 m 808032 Orange IEC C14 IEC C13 0,6 m 808074
Orange CEE 7/7 G IEC C13 1,8 m 808073 Orange IEC C14 IEC C13 1,8 m 808075
Noir CEE 7/7 IEC C13 L 1,8 m 808210 Blanc IEC C14 IEC C13 0,6 m 808078
Noir CEE 7/7 IEC C13 L 3,0 m 808211 Blanc IEC C14 IEC C13 1,8 m 808079
278
