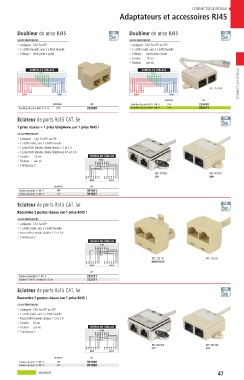

Page 47 - NOVE1

CONNECTIQUE RÉSEAU
Adaptateurs et accessoires RJ45

Doubleur de prise RJ45 CAT. Doubleur de prise RJ45 CAT.
5e 5e
CARACTÉRISTIQUES CARACTÉRISTIQUES
• Catégorie : CAT. 5e UTP • Catégorie : CAT. 5e UTP ou STP
• 1 x RJ45 femelle, vers 2 x RJ45 femelle • 1 x RJ45 mâle, vers 2 x RJ45 femelle
• Câblage : droit point à point • Câblage : droit point à point
• Cordon : 10 cm
• Fixation : par vis
CONNECTIQUE RÉSEAU
SCHÉMA DE CÂBLAGE SCHÉMA DE CÂBLAGE
RJ45 RJ45
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1
RÉF. 252470
8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8
RJ45 RJ45 RJ45 RJ45
BLINDAGE RÉF.
BLINDAGE RÉF. Doubleur de prise RJ45 F / M / F UTP 252470
Doubleur de prise RJ45 F / F / F UTP 252020 Doubleur de prise RJ45 F / M / F STP 252471

Eclateur de ports RJ45 CAT. 5e CAT.
5e
1 prise réseau + 1 prise téléphone sur 1 prise RJ45 !
CARACTÉRISTIQUES
• Catégorie : CAT. 5e UTP ou STP
• 1 x RJ45 mâle, vers 2 x RJ45 femelle
• 1 prise RJ45 femelle câblée réseau 1-2 et 3-6
• 1 prise RJ45 femelle câblée téléphonie 4-5 et 3-6
• Cordon : 10 cm SCHÉMA DE CÂBLAGE
RJ45
• Fixation : par vis 8 7 6 5 4 3 2 1
• S’utilise par 2
RÉF. 901852 RÉF. 901851
STP UTP
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1
RJ45 RJ45
BLINDAGE RÉF.
Eclateur de ports F / M / F UTP 901851
Eclateur de ports F / M / F STP 901852

Eclateur de ports RJ45 CAT. 5e CAT.
5e
Raccordez 2 postes réseau sur 1 prise RJ45 !
CARACTÉRISTIQUES
• Catégorie : CAT. 5e UTP
• 1 x RJ45 mâle, vers 2 x RJ45 femelle
• Prises RJ45 femelle câblées 1-2 et 3-6
• S’utilise par 2
SCHÉMA DE CÂBLAGE
RJ45
8 7 6 5 4 3 2 1

RÉF. 252121 RÉF. 252221
MONOBLOC
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1
RJ45 RJ45
RÉF.
Eclateur monobloc F / M / F 252121
Eclateur F / M / F cordon de 15 cm 252221

Eclateur de ports RJ45 CAT. 5e CAT.
5e
Raccordez 2 postes réseau sur 1 prise RJ45 !
CARACTÉRISTIQUES
• Catégorie : CAT. 5e UTP ou STP
• 1 x RJ45 mâle, vers 2 x RJ45 femelle
• Prises RJ45 femelle câblées 1-2 et 3-6
• Cordon : 10 cm
• Fixation : par vis SCHÉMA DE CÂBLAGE
RJ45
• S’utilise par 2 8 7 6 5 4 3 2 1

RÉF. 901850 RÉF. 901840
STP UTP
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1
RJ45 RJ45
BLINDAGE RÉF.
Eclateur de ports F / M / F UTP 901840
Eclateur de ports F / M / F STP 901850
47
