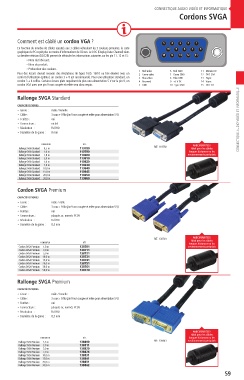

CONNECTIQUE AUDIO-VIDÉO ET INFORMATIQUE
Cordons SVGA

Comment est câblé un cordon VGA ? 5 4 3 2 1
En fonction du nombre de câbles rajoutés aux 3 câbles véhiculant les 3 couleurs primaires, la carte 10 9 8 7 6
graphique du PC reçoit plus ou moins d’informations de l’écran. Le DDC (Display Data Channel) dans
sa dernière révision (DDC2B) permet de véhiculer les informations suivantes sur les pin 11, 12 et 15 : 15 14 13 12 11
• Nom du fabricant ;
• Nom du produit ;
• Profondeur des couleurs.
1 - Red video 6 - Red GND 11 - Monitor ID
Pour des écrans devant recevoir des résolutions de types 16/9, 16/10 ou très élevées avec un 2 - Green video 7 - Green GND 12 - DDC SDA
confort d’utilisation optimal, un cordon 3 + 8 est recommandé. Pour une utilisation standard, un 3 - Blue video 8 - Blue GND 13 - Hsync
cordon 3 + 4 suffira. Certains écrans plats requièrent de plus une alimentation 5 V sur la pin 9, un 4 - Reserved 9 - +5 V DC 14 - Vsync
cordon VGA avec une pin 9 non coupée et reliée sera donc requis. 5 - GND 10 - Sync GND 15 - DDC SCL
Rallonge SVGA Standard
CARACTÉRISTIQUES
• Genre : mâle / femelle
• Câble : 3 coax + 9 fils (pin 9 non coupée et reliée pour alimentation 5 V)
• Ferrites : oui CONNECTIQUE AUDIO-VIDÉO ET INFORMATIQUE
• Connecteurs : nickel
• Résolution : Full HD
• Diamètre de la gaine : 8 mm

LONGUEUR RÉF. AVEC FERRITES !
Rallonge SVGA Standard 0,5 m 119780 RÉF. 119780 Idéal pour les câbles
Rallonge SVGA Standard 1,0 m 119790 longues distances ou les
Rallonge SVGA Standard 1,8 m 119800 environnements perturbés
Rallonge SVGA Standard 3,0 m 119810
Rallonge SVGA Standard 5,0 m 119820
Rallonge SVGA Standard 7,0 m 119830
Rallonge SVGA Standard 10,0 m 119840
Rallonge SVGA Standard 15,0 m 119845
Rallonge SVGA Standard 20,0 m 119850
Rallonge SVGA Standard 30,0 m 119860

Cordon SVGA Premium
CARACTÉRISTIQUES
• Genre : mâle / mâle
• Câble : 3 coax + 9 fils (pin 9 non coupée et reliée pour alimentation 5 V)
• Ferrites : oui
• Connecteurs : plaqués or, normés PC99
• Résolution : Full HD
• Diamètre de la gaine : 8,5 mm

RÉF. 138701 AVEC FERRITES !
Idéal pour les câbles
LONGUEUR RÉF.
longues distances ou les
Cordon SVGA Premium 1,8 m 138701 environnements perturbés
Cordon SVGA Premium 3,0 m 138711
Cordon SVGA Premium 5,0 m 138721
Cordon SVGA Premium 10,0 m 138731
Cordon SVGA Premium 15,0 m 138741
Cordon SVGA Premium 20,0 m 138751
Cordon SVGA Premium 30,0 m 138761
Cordon SVGA Premium 50,0 m 138770

Rallonge SVGA Premium
CARACTÉRISTIQUES
• Genre : mâle / femelle
• Câble : 3 coax + 9 fils (pin 9 non coupée et reliée pour alimentation 5 V)
• Ferrites : oui
• Connecteurs : plaqués or, normés PC99
• Résolution : Full HD
• Diamètre de la gaine : 8,5 mm

AVEC FERRITES !
Idéal pour les câbles
LONGUEUR RÉF. longues distances ou les
Rallonge SVGA Premium 1,8 m 138800 RÉF. 138841 environnements perturbés
Rallonge SVGA Premium 3,0 m 138811
Rallonge SVGA Premium 5,0 m 138820
Rallonge SVGA Premium 7,0 m 138826
Rallonge SVGA Premium 10,0 m 138831
Rallonge SVGA Premium 15,0 m 138841
Rallonge SVGA Premium 20,0 m 138851
Rallonge SVGA Premium 30,0 m 138862
59
