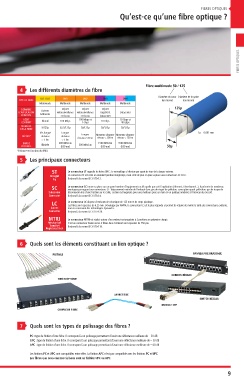

FIBRES OPTIQUES
Qu’est-ce qu’une fi bre optique ?

FIBRES OPTIQUES

Fibre multimode 50 / 125
4 Les différents diamètres de fi bre
Diamètre du cœur Diamètre de la gaine
OS1 / OS2 OM1 OM2 OM3 OM4
TYPE DE FIBRE (en micron) (en micron)
Monomode Multimode Multimode Multimode Multimode
DOMAINE Liaisons Déport Déport Déport 125µ
D’APPLICATION bâtiments vidéosurveillance vidéosurveillance Gigabit et Datacenter
PRINCIPAL et réseau et réseau Datacenter
DÉBIT 100 Mbps et 10 Gbps et
COURANT Illimité 100 Mbps 1 Gbps 10 Gbps 40 Gbps
DIAMÈTRE
DE LA FIBRE 9/125µ 62,5/125µ 50/125µ 50/125µ 50/125µ
Très longue Longue Longue 1µ = 0,001 mm
DÉPORT* distance distance distance 550 m Moyenne distance Moyenne distance
réseau < 300 m
réseau < 150 m
> 5 km < 5 km
BANDE 200 MHz.km 1500 MHz.km 3500 MHz.km
PASSANTE Illimitée (850 nm) 500 MHz.km (850 nm) (850 nm) 50µ
*Distance en fonction du débit.
5 Les principaux connecteurs
ST Le connecteur ST rappelle les fi ches BNC ; le verrouillage s’effectue par quart de tour de la bague externe.
Straight Le connecteur ST est resté un standard pendant longtemps, mais cède de plus en plus sa place aux connecteurs SC et LC.
Tip Il répond à la norme IEC 61754-2.
SC Le connecteur SC trouve sa place sur un grand nombre d’équipements actifs quelle que soit l’application (Ethernet, Fiberchannel...). Il présente de nombreux
avantages par rapport aux connecteurs ST : dépassement moindre de l’embout donc pas de risque de pollution, conception «push-pull» donc pas de risque de
Subscrider déconnexion lors d’une traction sur le câble, section rectangulaire pour une meilleure prise en main et un guidage amélioré à l’intérieur du raccord.
Connector Il répond à la norme IEC 61754-4.
LC Le connecteur LC dispose d’embouts de céramique de 125 mm et de corps plastique.
Les fi bres sont espacées de 6,25 mm. Développé par AVAYA, le connecteur LC est le plus répandu et permet de réduire de moitié la taille des connecteurs existants,
Lucent tout en conservant des technologies éprouvées.
Connector Il répond à la norme IEC 61754-20.
MTRJ Le connecteur MTRJ est réalisé autour d’un embout rectangulaire à 2 positions en polymère chargé.
Mechanical C’est un connecteur bivoie où les 2 fi bres dans l’embout sont espacées de 750 µm.
Transfert Il répond à la norme IEC 61754-18.
Registered Jack

6 Quels sont les éléments constituant un lien optique ?

PIGTAILS PANNEAU DE BRASSAGE

CORDON RÉSEAU
TIROIR OPTIQUE

JARRETIÈRE
SWITCH RÉSEAU
MODULE SFP
COUPLEUR FIBRE

7 Quels sont les types de polissage des fi bres ?
PC : type de fi nition d’une fi che. Il correspond à un polissage permettant d’avoir une réfl ectance meilleure de – 30 dB
UPC : type de fi nition d’une fi che. Il correspond à un polissage permettant d’avoir une réfl ectance meilleure de – 50 dB
APC : type de fi nition d’une fi che. Il correspond à un polissage permettant d’avoir une réfl ectance meilleure de – 60 dB
Les fi nitions PC et UPC sont compatibles entre elles. La fi nition APC n’est pas compatible avec les fi nitions PC et UPC.
Les fi bres que nous commercialisons sont en fi nition UPC ou APC.
