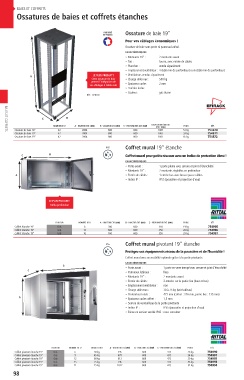

Page 98 - NOVE1

BAIES ET COFFRETS
Ossatures de baies et coffrets étanches

FABRIQUÉ Ossature de baie 19’’
EN FRANCE
Pour vos câblages économiques !
Ossature de baie sans porte ni panneau latéral.
CARACTÉRISTIQUES
• Montants 19’’ : 2 montants avant
• Toit : fourni, avec entrée de câbles
• Plancher : vendu séparément
• Emplacement ventilateur : 4 (600 mm de profondeur) ou 6 (800 mm de profondeur)
A LE PLUS PRODUIT ! • Ventilateurs vendus séparément
Cette ossature de baie • Charge utile max : 500 kg
permet l’intégration de
vos câblages à faible coût • Epaisseur cadre : 2 mm
• 4 vérins inclus
• Couleur : gris titane
RÉF. 754870

C B
HAUTEUR INTÉRIEURE
NOMBRE DE U A - HAUTEUR EXT. (MM) B - LARGEUR EXT. (MM) C - PROFONDEUR EXT. (MM) POIDS RÉF.
UTILE (MM)
Ossature de baie 19’’ 42 2004 600 600 1867 52 kg 754870
BAIES ET COFFRETS
Ossature de baie 19’’ 42 2004 800 600 1867 59 kg 754871
Ossature de baie 19’’ 42 2004 800 800 1867 65 kg 754872

Coffret mural 19’’ étanche
IP55
C B Coffret mural pour petits réseaux avec un indice de protection élevé !
CARACTÉRISTIQUES
• Porte avant : 1 porte pleine avec serrure et joint d’étanchéité
• Montants 19’’ : 2 montants réglables en profondeur
A • Entrée de câbles : 1 entrée bas avec brosse passe-câbles
• Indice IP : IP55 (poussière et projection d’eau)

LE PLUS PRODUIT !
Faible profondeur

COULEUR NOMBRE DE U A - HAUTEUR EXT. (MM) B - LARGEUR EXT. (MM) C - PROFONDEUR EXT. (MM) POIDS RÉF.
Coffret étanche 19'' Gris 8 380 600 350 19 kg 754995
Coffret étanche 19'' Gris 13 600 600 350 26 kg 754996
Coffret étanche 19'' Gris 16 760 600 350 29 kg 754997

Coffret mural pivotant 19’’ étanche
IP55
Protégez vos équipements réseau de la poussière et de l’humidité !
Coffret mural avec accessibilité optimale grâce à la partie pivotante.
CARACTÉRISTIQUES
B
• Porte avant : 1 porte en verre trempé avec serrure et joint d’étanchéité
C
• Panneaux latéraux : fixes
• Montants 19’’ : 2 montants avant
• Entrée de câbles : 2 entrées sur la partie fixe (haut et bas)
• Emplacement ventilateur : non
• Charge utile max : 30 à 75 kg (voir tableau)
• Profondeur totale : 473 mm (coffret : 316 mm, partie fixe : 135 mm)
A
• Epaisseur cadre coffret : 1,5 mm
• Serrure de verrouillage de la partie pivotante
• Indice IP : IP55 (poussière et projection d’eau)
• Existe en version ventilé IP43 : nous consulter

COULEUR NOMBRE DE U CHARGE UTILE A - HAUTEUR EXT. (MM) B - LARGEUR EXT. (MM) C - PROFONDEUR EXT. (MM) POIDS RÉF.
Coffret pivotant étanche 19'' Gris 6 30 kg 345 600 473 28 kg 754990
Coffret pivotant étanche 19'' Gris 9 45 kg 478 600 473 34 kg 754991
Coffret pivotant étanche 19'' Gris 12 60 kg 612 600 473 39 kg 754992
Coffret pivotant étanche 19'' Gris 15 75 kg 746 600 473 46 kg 754993
Coffret pivotant étanche 19'' Gris 21 75 kg 1012 600 473 52 kg 754994
