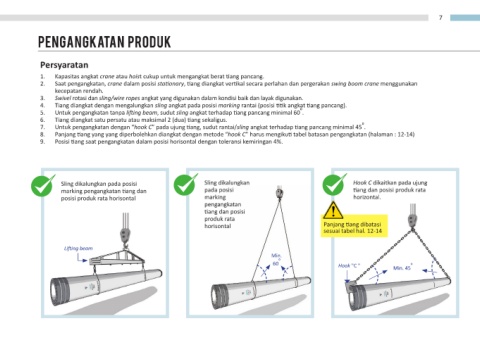

Page 7 - Manual Produk PC SPUN PILE_final

7

PENGANGKATAN PRODUK

Persyaratan
1. Kapasitas angkat crane atau hoist cukup untuk mengangkat berat tiang pancang.
2. Saat pengangkatan, crane dalam posisi stationary, tiang diangkat vertikal secara perlahan dan pergerakan swing boom crane menggunakan
kecepatan rendah.
3. Swivel rotasi dan sling/wire ropes angkat yang digunakan dalam kondisi baik dan layak digunakan.
4. Tiang diangkat dengan mengalungkan sling angkat pada posisi marking rantai (posisi titik angkat tiang pancang).
0
5. Untuk pengangkatan tanpa lifting beam, sudut sling angkat terhadap tiang pancang minimal 60 .
6. Tiang diangkat satu persatu atau maksimal 2 (dua) tiang sekaligus.
0
7. Untuk pengangkatan dengan “hook C” pada ujung tiang, sudut rantai/sling angkat terhadap tiang pancang minimal 45 .
8. Panjang tiang yang yang diperbolehkan diangkat dengan metode “hook C” harus mengikuti tabel batasan pengangkatan (halaman : 12-14)
9. Posisi tiang saat pengangkatan dalam posisi horisontal dengan toleransi kemiringan 4%.

Sling dikalungkan pada posisi Sling dikalungkan Hook C dikaitkan pada ujung
marking pengangkatan tiang dan pada posisi tiang dan posisi produk rata
posisi produk rata horisontal marking horizontal.
pengangkatan
tiang dan posisi
produk rata
horisontal Panjang tiang dibatasi
sesuai tabel hal. 12-14

Lifting beam
Min.
60 0 Hook "C " Min. 45 0
