เอกสารประกอบการเรียนวิชาการเขียนโปรแกรมคอมพิวเตอร์

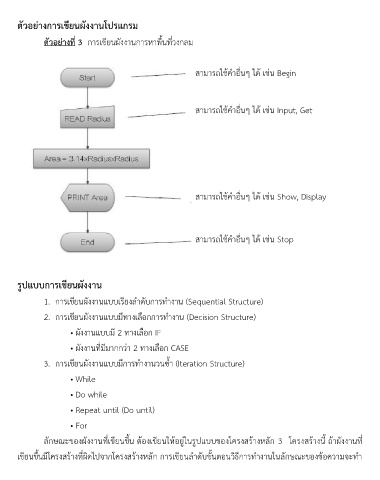

ตัวอย่างการเขียนผังงานโปรแกรม
ตัวอย่างที่ 3 การเขียนผังงานการหาพื้นที่วงกลม
สามารถใช้ค าอื่นๆ ได้ เช่น Begin
สามารถใช้ค าอื่นๆ ได้ เช่น Input, Get
สามารถใช้ค าอื่นๆ ได้ เช่น Show, Display
สามารถใช้ค าอื่นๆ ได้ เช่น Stop
รูปแบบการเขียนผังงาน
1. การเขียนผังงานแบบเรียงล าดับการท างาน (Sequential Structure)
2. การเขียนผังงานแบบมีทางเลือกการท างาน (Decision Structure)
• ผังงานแบบมี 2 ทางเลือก IF
• ผังงานที่มีมากกว่า 2 ทางเลือก CASE
3. การเขียนผังงานแบบมีการท างานวนซ้ า (Iteration Structure)
• While
• Do while
• Repeat until (Do until)
• For
ลักษณะของผังงานที่เขียนขึ้น ต้องเขียนให้อยู่ในรูปแบบของโครงสร้างหลัก 3 โครงสร้างนี้ ถ้าผังงานที่
เขียนขึ้นมีโครงสร้างที่ผิดไปจากโครงสร้างหลัก การเขียนล าดับขั้นตอนวิธีการท างานในลักษณะของข้อความจะท า
