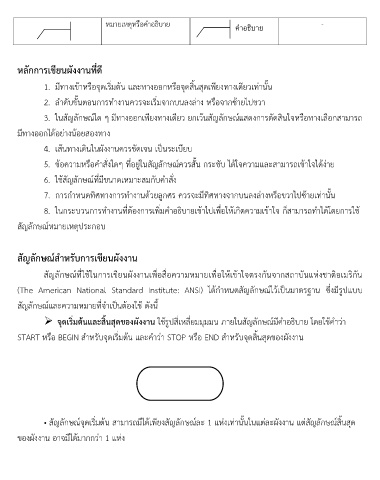

เอกสารประกอบการเรียนวิชาการเขียนโปรแกรมคอมพิวเตอร์

หมายเหตุหรือค าอธิบาย ค ำอธิบำย -

หลักการเขียนผังงานที่ดี

1. มีทางเข้าหรือจุดเริ่มต้น และทางออกหรือจุดสิ้นสุดเพียงทางเดียวเท่านั้น

2. ล าดับขั้นตอนการท างานควรจะเริ่มจากบนลงล่าง หรือจากซ้ายไปขวา
3. ในสัญลักษณ์ใด ๆ มีทางออกเพียงทางเดียว ยกเว้นสัญลักษณ์แสดงการตัดสินใจหรือทางเลือกสามารถ

มีทางออกได้อย่างน้อยสองทาง
4. เส้นทางเดินในผังงานควรชัดเจน เป็นระเบียบ

5. ข้อความหรือค าสั่งใดๆ ที่อยู่ในสัญลักษณ์ควรสั้น กระชับ ได้ใจความและสามารถเข้าใจได้ง่าย

์
6. ใช้สัญลักษณที่มีขนาดเหมาะสมกับค าสั่ง
7. การก าหนดทิศทางการท างานด้วยลูกศร ควรจะมีทิศทางจากบนลงล่างหรือขวาไปซ้ายเท่านั้น

8. ในกระบวนการท างานที่ต้องการเพิ่มค าอธิบายเข้าไปเพื่อให้เกิดความเข้าใจ ก็สามารถท าได้โดยการใช้

สัญลักษณ์หมายเหตุประกอบ

สัญลักษณ์ส าหรับการเขียนผังงาน

ื่
สัญลักษณ์ที่ใช้ในการเขียนผังงานเพอสื่อความหมายเพอให้เข้าใจตรงกันจากสถาบันแห่งชาติอเมริกัน
ื่
(The American National Standard Institute: ANSI) ได้ก าหนดสัญลักษณ์ไว้เป็นมาตรฐาน ซึ่งมีรูปแบบ
สัญลักษณ์และความหมายที่จ าเป็นต้องใช้ ดังนี้

 จุดเริ่มต้นและสิ้นสุดของผังงาน ใช้รูปสี่เหลี่ยมมุมมน ภายในสัญลักษณ์มีค าอธิบาย โดยใช้ค าว่า
START หรือ BEGIN ส าหรับจุดเริ่มต้น และค าว่า STOP หรือ END ส าหรับจุดสิ้นสุดของผังงาน

ี
• สัญลักษณ์จุดเริ่มต้น สามารถมีได้เพยงสัญลักษณ์ละ 1 แห่งเท่านั้นในแต่ละผังงาน แต่สัญลักษณ์สิ้นสุด
ของผังงาน อาจมีได้มากกว่า 1 แห่ง

เรียบเรียงโดย อ.พินันทา ฉัตรวัฒนา หน้า 5
