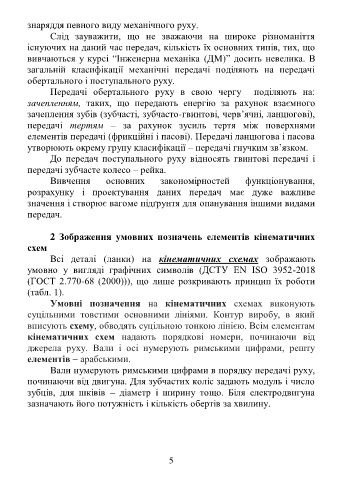

знаряддя певного виду механічного руху.
Слід зауважити, що не зважаючи на широке різноманіття
існуючих на даний час передач, кількість їх основних типів, тих, що
вивчаються у курсі “Інженерна механіка (ДМ)” досить невелика. В
загальній класифікації механічні передачі поділяють на передачі
обертального і поступального руху.
Передачі обертального руху в свою чергу поділяють на:
зачепленням, таких, що передають енергію за рахунок взаємного
зачеплення зубів (зубчасті, зубчасто-гвинтові, черв’ячні, ланцюгові),
передачі тертям – за рахунок зусиль тертя між поверхнями
елементів передачі (фрикційні і пасові). Передачі ланцюгова і пасова
утворюють окрему групу класифікації – передачі гнучким зв’язком.
До передач поступального руху відносять гвинтові передачі і
передачі зубчасте колесо – рейка.
Вивчення основних закономірностей функціонування,
розрахунку і проектування даних передач має дуже важливе
значення і створює вагоме підґрунтя для опанування іншими видами
передач.

2 Зображення умовних позначень елементів кінематичних
схем
Всі деталі (ланки) на кінематичних схемах зображають
умовно у вигляді графічних символів (ДСТУ EN ISO 3952-2018
(ГОСТ 2.770-68 (2000))), що лише розкривають принцип їх роботи
(табл. 1).
Умовні позначення на кінематичних схемах виконують
суцільними товстими основними лініями. Контур виробу, в який
вписують схему, обводять суцільною тонкою лінією. Всім елементам
кінематичних схем надають порядкові номери, починаючи від
джерела руху. Вали і осі нумерують римськими цифрами, решту
елементів – арабськими.
Вали нумерують римськими цифрами в порядку передачі руху,
починаючи від двигуна. Для зубчастих коліс задають модуль і число
зубців, для шківів – діаметр і ширину тощо. Біля електродвигуна
зазначають його потужність і кількість обертів за хвилину.
