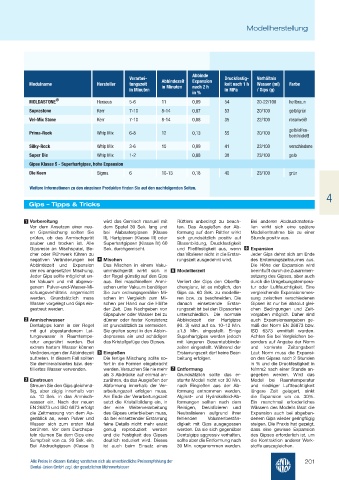

Page 243 - Dental-Fachkatalog 2019/2020 | Labor

Modellherstellung Labor Katalog 2016 Modellherstellung
Modellherstellung

Physikalische Daten von Dental-Gipsen nach EN ISO 6873

Abbinde Abbinde Abbinde Abbinde
Verarbei- Verarbei- Druckfestig- Verhältnis Druckfestig- Verhältnis Verarbei- Verarbei- Druckfestig- Verhältnis Druckfestig- Verhältnis
Expansion Abbindezeit
Abbindezeit
Expansion
Wasser (ml)
Farbe
Modulname Modulname tungszeit Hersteller tungszeit keit nach 1 h Wasser (ml) Farbe Wasser (ml) Modulname tungszeit Hersteller Abbindezeit Expansion Abbindezeit Expansion keit nach 1 h Wasser (ml) Farbe
Modulname Farbe
keit nach 1 h
tungszeit
Hersteller
Hersteller
keit nach 1 h
nach 2 h in Minuten
nach 2 h in Minuten
in Minuten
nach 2 h
in Minuten
nach 2 h
in Minuten in Minuten in MPa / Gips (g) in MPa / Gips (g) in Minuten in Minuten in MPa / Gips (g) in MPa / Gips (g)
in % in % in % in %
Gipse Klasse 1 - AbdruckgipseGipse Klasse 1 - Abdruckgipse MOLDASTONE ® MOLDASTONE ® 5-6 Heraeus 11 5-6 0,09 11 54 0,09 20-22/10054 hellbraun20-22/100 hellbraun
Heraeus
Artikulationsgips natur Artikulationsgips natur 3 Omnident 4,5 3 0,04 4,5 20 0,04 40/100 20 natur 40/100 Suprastone natur Suprastone 7-10 Kerr 8-14 7-10 0,07 8-14 53 0,07 20/100 53 gelb/grün20/100 gelb/grün
Omnident
Kerr
Artikulationsgips synth. Artikulationsgips synth. 2 Omnident 3,5 2 0,03 3,5 20 0,03 30/100 20 weiß 30/100 Vel-Mix Stone Vel-Mix Stone 7-10 Kerr 8-14 7-10 0,08 8-14 35 0,08 22/100 35 rosa/weiß22/100 rosa/weiß
Kerr
Omnident
weiß
Snow White Plaster No. 2Snow White Plaster No. 2 Kerr 3-5 0,01-0,123-5 15 0,01-0,12 34/100 15 weiß 34/100 weiß gelb/elfen- gelb/elfen-
Kerr
Whip Mix
Prima-Rock Prima-Rock 6-8 Whip Mix 12 6-8 0,13 12 55 0,13 20/100 55 20/100
Gipse Klasse 2 - ModellgipsGipse Klasse 2 - Modellgips bein/violett bein/violett
Alabastergips natur Alabastergips natur 6 Omnident 10-12 6 0,15 10-12 15 0,15 50/100 15 weiß 50/100 Silky-Rock weiß Silky-Rock Whip Mix 3-6 Whip Mix 10 3-6 0,09 10 41 0,09 23/100 41 verschiedene23/100 verschiedene
Omnident
18-25
Alamo Alamo Ernst Hinrichs 10-14 Ernst Hinrichs 10-14 0,29 18-25 12 0,29 50/100 12 weiß 50/100 Super Die weiß Super Die Whip Mix 1-2 Whip Mix 1-2 0,08 38 0,08 23/100 38 gelb 23/100 gelb
12-14
naturweiß
Alamo S Alamo S Ernst Hinrichs 5-6 Ernst Hinrichs 5-6 0,1 12-14 12 0,1 50/100 12 naturweiß50/100 Gipse Klasse 5 - Superhartgipse, hohe ExpansionGipse Klasse 5 - Superhartgipse, hohe Expansion
Ernst Hinrichs
Artikulationsgips - natur Artikulationsgips - natur 3 Ernst Hinrichs 3 0,04 4,5 20 0,04 40/100 20 naturweiß40/100 Die Keen naturweiß Die Keen Sigma 6 Sigma 10-13 6 0,18 10-13 40 0,18 23/100 40 grün 23/100 grün
4,5
3
Ernst Hinrichs
4,5
Artikulationsgips - synthetischArtikulationsgips - synthetisch Ernst Hinrichs 3 0,04 4,5 20 0,04 30/100 20 superweiß30/100 superweiß
®
®
Dr. Kühns´ Spezialgips Dr. Kühns´ Spezialgips 1,5 Ernst Hinrichs 1,5 0,06 2,5 15 0,06 50/100 15 rosa/weiß50/100 rosa/weiß Weitere Informationen zu den einzelnen Produkten finden Sie auf den nachfolgenden Seiten.
2,5
Ernst Hinrichs
4 Non plus ultra Non plus ultra 10-20 Ernst Hinrichs 10-20 0,28 18-22 12 0,28 50/100 12 naturweiß50/100 naturweiß 4 4
18-22
Ernst Hinrichs
Velox ® Velox ® Ernst Hinrichs 10-12 Ernst Hinrichs 10-12 0,15 10-22 15 0,15 50/100 15 naturweiß50/100 naturweiß Gips – Tipps & Tricks
10-22
8
Heraeus
MOLDABASTER ® MOLDABASTER ® 11 Heraeus 10-12 11 0,2 10-12 8 0,2 45-55/100 weiß 45-55/100 weiß
1 Vorbereitung wird das Gemisch manuell mit Rüttlers unbedingt zu beach- Bei anderen Abdruckmateria-
Gipse Klasse 3 - ModellhartgipseGipse Klasse 3 - Modellhartgipse Vor dem Ansetzen einer neu- dem Spatel 30 Sek. lang und ten. Das Ausgießen der Ab- lien wirkt sich eine spätere
en Gipsmischung sollten Sie bei Alabastergipsen (Klasse formung auf dem Rüttler wirkt Modellentnahme bis zu einer
Modellgips natur Modellgips natur 5 Omnident 10-12 5 0,17 10-12 23 0,17 30/100 23 verschiedene30/100 verschiedene prüfen, ob das Anmischgerät II), Hartgipsen (Klasse III) oder sich grundsätzlich positiv auf Stunde positiv aus.
Omnident
Omnident
Modellgips synthetisch Modellgips synthetisch 6 Omnident 10-12 6 0,2 10-12 30 0,2 30/100 30 verschiedene30/100 verschiedene sauber und trocken ist. Alle Superhartgipsen (Klasse IV) 60 Blasenbildung, Druckfestigkeit
Gipsreste an Mischspatel, Be- Sek. durchgemischt. und Fließfestigkeit aus, wenn 8 Expansion
Omnidanos Omnidanos Omnident 4 Omnident 7 4 0,16 7 30 0,16 30/100 30 blau 30/100 blau cher oder Rührwerk führen zu das Vibrieren nicht in die Erstar- Jeder Gips dehnt sich am Ende
Hinridur ® Hinridur ® Ernst Hinrichs 5-6 Ernst Hinrichs 5-6 0,17 10-12 23 0,17 30/100 23 verschiedene30/100 verschiedene negativen Veränderungen bei 4 Mischen rungszeit ausgedehnt wird. des Erstarrungszeitraumes aus.
10-12
Abbindezeit und Expansion
Das Mischen in einem Vaku-
Die Höhe der Expansion wird
10-12
Hinrizit ® Hinrizit ® Ernst Hinrichs 5-6 Ernst Hinrichs 5-6 0,13/0,1410-12 30/26 0,13/0,14 30/100 30/26 verschiedene30/100 verschiedene der neu angesetzten Mischung. ummischgerät wirkt sich in 6 Modellierzeit beeinfl ußt durch die Zusammen-
®
®
Hinrizit Speed Hinrizit Speed 2-3 Ernst Hinrichs 2-3 0,13 5-6 0,13 30/100 blau 30/100 blau Jeder Gips sollte möglichst un- der Regel günstig auf den Gips Verliert der Gips den Oberfl ä- setzung des Gipses, aber auch
5-6
Ernst Hinrichs
aus. Bei maschinellem Anmi-
ter Vakuum und mit abgewo-
durch die Umgebungstempera-
Laborit ® Laborit ® Ernst Hinrichs 5 Ernst Hinrichs 5 0,14 10-12 28 0,14 30/100 28 gelb 30/100 gelb genem Pulver-und-Wasser-Mi- schen unter Vakuum benötigen chenglanz, ist es möglich, den tur oder Luftfeuchtigkeit. Eine
10-12
schungsverhältnis angemischt
Gips ca. 60 Sek. zu modellie-
Sie zum ordnungsgemäßen Mi-
vergleichende Expansionsmes-
MOLDANO ® MOLDANO ® 5-6 Heraeus 11 5-6 0,17 11 30 0,17 30/100 30 blau/weiß30/100 blau/weiß werden. Grundsätzlich muss schen im Vergleich zum Mi- ren bzw. zu beschneiden. Die sung zwischen verschiedenen
Heraeus
Wasser vorgelegt und Gips ein- schen per Hand nur die Hälfte danach einsetzende Erstar- Gipsen ist nur bei absolut glei-
Mounting Stone Mounting Stone 2-3 Whip Mix 3-5 2-3 0,08 3-5 32 0,08 26-28/10032 weiß 26-28/100 weiß
Whip Mix
gestreut werden. der Zeit. Das Nachgeben von rungszeit ist bei den Gipssorten chen Bedingungen und Zeit-
Orthodontic Stone Orthodontic Stone 5-7 Whip Mix 10 5-7 0,09 10 31 0,09 28/100 31 weiß 28/100 weiß Gipspulver oder Wasser bei zu unterschiedlich. Die normale vorgaben möglich. Daher sind
Whip Mix
2 Anmischwasser dünner oder fester Konsistenz Abbindezeit der Hartgipse auch Expansionsangaben ge-
Gipse Klasse 4 - Superhartgipse, geringe ExpansionGipse Klasse 4 - Superhartgipse, geringe Expansion Dentalgips kann in der Regel ist grundsätzlich zu vermeiden. (Kl. 3) wird auf ca. 10–12 Min. mäß der Norm EN 26873 bzw.
5
Omnident
Stone Superhartgips synthetischStone Superhartgips synthetisch Omnident 10 5 0,1 10 50 0,1 23/100 50 weiß/braun23/100 weiß/braun mit gut abgestandenem Lei- Sie greifen sonst in den Abbin- ±1,5 Min. eingestellt. Einige ISO 6373 ermittelt worden.
tungswasser in Raumtempe- deprozess ein und schädigen Superhartgipse werden jedoch Achten Sie bei Vergleichen be-
Hinriplast N Hinriplast N 7-8 Ernst Hinrichs 7-8 0,09 14-16 60 0,09 20/100 60 elfenbein20/100 elfenbein ratur angerührt werden. Bei das Kristallgefüge des Gipses. mit längeren Gesamtabbinde- sonders auf Angabe der Norm
14-16
Ernst Hinrichs
extrem hartem Wasser können zeiten eingestellt. Während der und konkrete Zeitangaben!
®
®
Ernst Hinrichs
Hinristone 20 Hinristone 20 6-7 Ernst Hinrichs 6-7 0,09 12-14 60 0,09 20/100 60 goldbraun/ goldbraun/ Veränderungen der Abbindezeit 5 Eingießen Erstarrungszeit darf keine Bear- Laut Norm muss die Expansi-
12-14
20/100
grün grün auftreten. In diesem Fall sollten Die fertige Mischung sollte so- beitung erfolgen. on des Gipses nach 2 Stunden
Sie demineralisiertes bzw. des- fort in die Formen eingebracht in % und die Druckfestigkeit in
®
®
Hinristone 22 Hinristone 22 6-7 Ernst Hinrichs 6-7 0,09 12-14 55 0,09 22/100 55 goldbraun22/100 goldbraun tilliertes Wasser verwenden. werden. Versuchen Sie nie mehr 7 Entformung N/mm2 nach einer Stunde an-
Ernst Hinrichs
12-14
als 3 Abdrücke auf einmal an- Grundsätzlich sollte das er- gegeben werden. Wird das
10-12
Sockelgips Flüssig Sockelgips Flüssig 5-6 Ernst Hinrichs 5-6 0,06 10-12 50 0,06 23/100 50 verschiedene23/100 verschiedene 3 Einstreuen zurühren, da das Ausgießen der starrte Modell nicht vor 30 Min. Modell bei Raumtemperatur
Ernst Hinrichs
Sockelgips natur Sockelgips natur 3-4 Ernst Hinrichs 3-4 0,06 6-8 40 0,06 25/100 40 weiß/rosa25/100 weiß/rosa Streuen Sie den Gips gleichmä- Abformung innerhalb der Ver- nach Eingießen aus der Ab- und niedriger Luftfeuchtigkeit
6-8
Ernst Hinrichs
ßig, aber zügig innerhalb von arbeitungszeit erfolgen muss. formung entnommen werden. längere Zeit gelagert, sinkt
10-12
Ernst Hinrichs
Superhartgips SH 074 Superhartgips SH 074 5-6 Ernst Hinrichs 5-6 0,1 10-12 45 0,1 23/100 45 weiß 23/100 weiß ca. 10 Sek. in das Anmisch- Am Ende der Verarbeitungszeit Alginat- und Hydrokolloid-Ab- die Expansion um ca. 30%.
®
®
GC FUJIROCK EP GC FUJIROCK EP 8 GC German y 8 0,09 10-13 53 0,09 20/100 53 verschiedene20/100 verschiedene wasser ein. Nach der neuen setzt die Kristallbildung ein, in formungen sollten nach dem Ein manchmal erforderliches
GC Germany
10-13
EN 26873 und ISO 6873 erfolgt der eine Weiterverarbeitung Reinigen, Desinfi zieren und Wässern des Modells lässt die
®
®
GC FUJIROCK EP OptiFlow GC FUJIROCK EP OptiFlow 8 GC German y 8 0,09 9-11 49 0,09 20/100 49 terracotta/ 20/100 terracotta/ die Zeitmessung von dem Au- des Gipses unterbleiben muss, Neutralisieren aufgrund ihrer Expansion auch bei abgebun-
GC Germany
9-11
da bei einsetzender Erstarrung
denem Gips wieder geringfügig
Volumenbestän-
fehlenden
genblick an, wenn Pulver und
blau blau
Wasser sich zum ersten Mal feine Details nicht mehr exakt digkeit mit Gips ausgegossen steigen. Die Praxis hat gezeigt,
berühren. Vor dem Durchspa- genug reproduziert werden werden. Da sie sich gegenüber dass eine gewisse Expansion
teln räumen Sie dem Gips eine und die Festigkeit des Gipses Dentalgips aggressiv verhalten, des Gipses erforderlich ist, um
Fortsetzung nächste Seite Sumpfzeit von ca. 20 Sek. ein. deutlich reduziert wird. Dieses sollte aber die Entformung nach die Kontraktion anderer Werk-
Bei Abdruckgipsen (Klasse I) ist auch beim Einsatz eines 30 Min. vorgenommen werden. stoffe auszugleichen.
217
216 Dental-Union Labor Alle Preise in diesem Ka talog verstehen sich als unverbindliche Preisempfehlung der Alle Preise in diesem Katalog verstehen sich als unverbindliche Preisempfehlung der 201
Alle Preise in diesem Katalog verstehen sich als unverbindliche Preisempfehlung der
Alle Preise in diesem Katalog verstehen sich als unverbindliche Preisempfehlung der
Dental-Union GmbH zzgl.
Dental-Union GmbH zzgl. der gesetzlichen Mehrwertsteuer. . Dental-Union GmbH zzgl. der gesetzlichen Mehrwertsteuer.
der gesetzlichen Mehrwertsteuer
Dental-Union GmbH zzgl. der gesetzlichen Mehrwertsteuer
04_Labor_Kapitel_2015_Gipse.indd 216 28.06.15 15:04 04_Labor_Kapitel_2015_Gipse.indd 217 28.06.15 15:04
157889Labor_INHALT.indb 3 14.06.19 19:29
