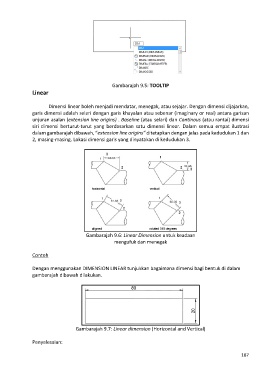

Gambarajah 9.5: TOOLTIP
Linear
Dimensi linear boleh menjadi mendatar, menegak, atau sejajar. Dengan dimensi dijajarkan,
garis dimensi adalah selari dengan garis khayalan atau sebenar (imaginary or real) antara garisan
unjuran asalan (extension line origins) . Baseline (atau selari) dan Continous (atau rantai) dimensi
siri dimensi berturut-turut yang berdasarkan satu dimensi linear. Dalam semua empat ilustrasi
dalam gambarajah dibawah, “extension line origins” ditetapkan dengan jelas pada kedudukan 1 dan
2, masing-masing. Lokasi dimensi garis yang dinyatakan di kedudukan 3.
Gambarajah 9.6: Linear Dimension untuk keadaan
mengufuk dan menegak
Contoh
Dengan menggunakan DIMENSION LINEAR tunjukkan bagaimana dimensi bagi bentuk di dalam
gambarajah dibawah dilakukan.
Gambarajah 9.7: Linear dimension (Horizontal and Vertical)
Penyelesaian:
