Page 186 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK
P. 186

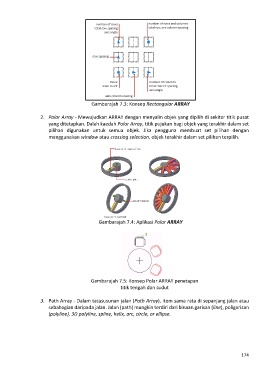

Gambarajah 7.3: Konsep Rectangular ARRAY
2. Polar Array - Mewujudkan ARRAY dengan menyalin objek yang dipilih di sekitar titik pusat
yang ditetapkan. Dalah kaedah Polar Array, titik pujukan bagi objek yang terakhir dalam set
pilihan digunakan untuk semua objek. Jika pengguna membuat set pilihan dengan
menggunakan window atau crossing selection, objek terakhir dalam set pilihan terpilih.
Gambarajah 7.4: Aplikasi Polar ARRAY
Gambarajah 7.5: Konsep Polar ARRAY penetapan
titik tengah dan sudut
3. Path Array - Dalam tatasusunan jalan (Path Array), item sama rata di sepanjang jalan atau
sebahagian daripada jalan. Jalan (path) mungkin terdiri dari binaan garisan (line), poligarisan
(polyline), 3D polyline, spline, helix, arc, circle, or ellipse.
174
