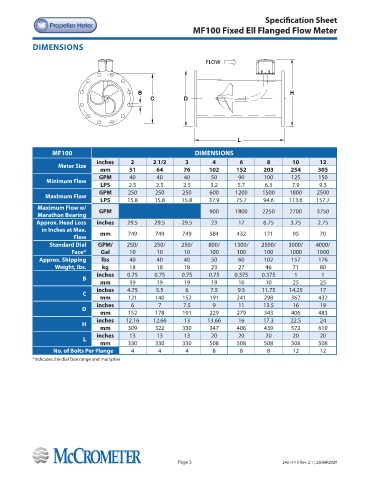

Specification Sheet
                                                                 MF100 Fixed Ell Flanged Flow Meter


            DIMENSIONS

                                                                     FLOW

















                  MF100                                          DIMENSIONS
                                 inches     2       2 1/2     3        4        6        8        10       12
                    Meter Size
                                  mm        51       64       76      102      152      203      254      305
                                  GPM       40       40       40       50       90      100      125      150
                Minimum Flow
                                  LPS       2.5      2.5      2.5      3.2      5.7      6.3      7.9      9.5
                                  GPM      250      250      250      600      1200     1500     1800     2500
                Maximum Flow
                                  LPS      15.8     15.8     15.8     37.9     75.7     94.6     113.6    157.7
             Maximum Flow w/      GPM                                 900      1800     2250     2700     3750
             Marathon Bearing
             Approx. Head Loss   inches    29.5     29.5     29.5      23       17      6.75     3.75     2.75
               in Inches at Max.   mm      749      749      749      584      432      171       95       70
                         Flow
                 Standard Dial   GPM/      250/     250/     250/     800/    1300/    2500/    3000/    4000/
                         Face*    Gal       10       10       10      100      100      100      1000     1000
              Approx. Shipping     lbs      40       40       40       50       60      102      157      176
                   Weight, lbs.    kg       18       18       18       23       27       46       71       80
                                 inches    0.75     0.75     0.75     0.75     0.375    0.375     1        1
                            B
                                  mm        19       19       19       19       10       10       25       25
                                 inches    4.75      5.5      6        7.5      9.5     11.75    14.25     17
                            C
                                  mm       121      140      152      191      241      298      362      432
                                 inches     6        7        7.5      9        11      13.5      16       19
                            D
                                  mm       152      178      191      229      279      343      406      483
                                 inches    12.16    12.66     13      13.66     16      17.3     22.5      24
                            H
                                  mm       309      322      330      347      406      439      572      610
                                 inches     13       13       13       20       20       20       20       20
                             L
                                  mm       330      330      330      508      508      508      508      508
                   No. of Bolts Per Flange  4        4        4        8        8        8        12       12
            *Indicates the dial face range and multiplier
