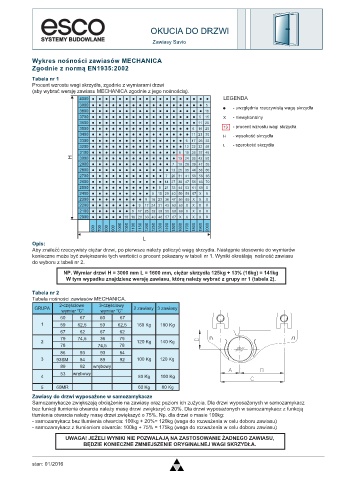

Page 23 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Savio

Wykres nośności zawiasów MECHANICA
Zgodnie z normą EN1935:2002
Tabela nr 1
Procent wzrostu wagi skrzydła, zgodnie z wymiarami drzwi
(aby wybrać wersję zawiasu MECHANICA zgodnie z jego nośnością).
4000 LEGENDA
3900 5 - uwzględnia rzeczywistą wagę skrzydła
3800 10
3700 5 15 X - niewykonalny
3600 11 20
3500 6 16 25 13 - procent wzrostu wagi skrzydła
3400 11 21 30 H - wysokość skrzydła
3300 6 17 26 35
3200 12 22 32 40 L - szerokość skrzydła
3100 6 18 28 37 45
H 3000 13 24 33 42 50
2900 7 19 29 39 47 55
2800 13 25 35 44 53 60
2700 7 20 31 41 50 58 65
2600 14 27 38 47 56 63 70
2500 8 21 33 44 53 61 68 X
2400 8 15 29 40 50 59 67 X X
2300 8 16 23 36 47 56 65 X X X
2200 9 17 24 31 43 53 63 X X X X
2100 9 17 25 32 38 50 60 69 X X X X
2000 10 18 26 33 40 46 57 67 X X X X X
0 0 0 0 0 0 0 0 0 0 0 0 0 0
0 0 0 0 0 5 0 5 0 5 0 0 0 0 0 0 0 0
0 0 0 0 0 0 1 1 2 2 3 4 5 6 7 8 9 0
6 7 8 9 1 1 1 1 1 1 1 1 1 1 1 1 1 2
L
Opis:
Aby znaleźć rzeczywisty ciężar drzwi, po pierwsze należy policzyć wagę skrzydła. Następnie stosownie do wymiarów
konieczne może być zwiększenie tych wartości o procent pokazany w tabeli nr 1. Wyniki określają nośność zawiasu
do wyboru z tabeli nr 2.
NP. Wymiar drzwi H = 3000 mm L = 1600 mm, ciężar skrzydła 125kg + 13% (16kg) = 141kg
W tym wypadku znajdziesz wersję zawiasu, którą należy wybrać z grupy nr 1 (tabela 2).

Tabela nr 2
Tabela nośności zawiasów MECHANICA.
2-częściowe 3-częściowy
GRUPA 2 zawiasy 3 zawiasy
wymiar “C” wymiar “C”
60 67 60 67
1 59 62,5 59 62,5 160 Kg 180 Kg
67 62 67 62
79 74,5 36 79
2 120 Kg 140 Kg
78 74,5 78
86 93 93 84
3 93SM 84 89 92 100 Kg 120 Kg
89 92 wrębowy
53 wrębowy
4 80 Kg 100 Kg
5 60MR 60 Kg 80 Kg
Zawiasy do drzwi wyposażone w samozamykacze
Samozamykacze zwiększają obciążenie na zawiasy oraz poziom ich zużycia. Dla drzwi wyposażonych w samozamykacz
bez funkcji tłumienia otwarcia należy masę drzwi zwiększyć o 20%. Dla drzwi wyposażonych w samozamykacz z funkcją
tłumienia otwarcia należy masę drzwi zwiększyć o 75%. Np. dla drzwi o masie 100kg:
- samozamykacz bez tłumienia otwarcia: 100kg + 20%= 120kg (waga do rozważenia w celu doboru zawiasu)
- samozamykacz z tłumieniem otwarcia: 100kg + 75% = 175kg (waga do rozważenia w celu doboru zawiasu)
UWAGA! JEŻELI WYNIKI NIE POZWALAJĄ NA ZASTOSOWANIE ŻADNEGO ZAWIASU,
BĘDZIE KONIECZNE ZMNIEJSZENIE ORYGINALNEJ WAGI SKRZYDŁA.

stan: 01/2016
