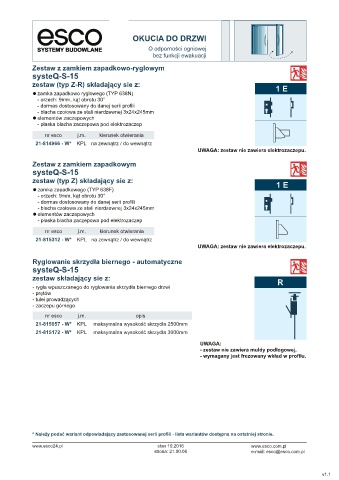

Page 116 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
O odporności ogniowej
bez funkcji ewakuacji
Zestaw z zamkiem zapadkowo-ryglowym
systeQ-S-15
zestaw (typ Z-R) składający sie z: 1 E
• zamka zapadkowo ryglowego (TYP 638N)
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• elementów zaczepowych
- płaska blacha zaczepowa pod elektrozaczep
nr esco j.m. kierunek otwierania
21-814966 - W* KPL na zewnątrz / do wewnątrz
UWAGA: zestaw nie zawiera elektrozaczepu.

Zestaw z zamkiem zapadkowym
systeQ-S-15
zestaw (typ Z) składający sie z: 1 E
• zamka zapadkowego (TYP 638F)
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• elementów zaczepowych
- płaska blacha zaczepowa pod elektrozaczep
nr esco j.m. kierunek otwierania
21-815312 - W* KPL na zewnątrz / do wewnątrz
UWAGA: zestaw nie zawiera elektrozaczepu.

Ryglowanie skrzydła biernego - automatyczne
systeQ-S-15
zestaw składający sie z:
R
- rygla wpuszczanego do ryglowania skrzydła biernego drzwi
- prętów
- tulei prowadzących
- zaczepu górnego
nr esco j.m. opis
21-815057 - W* KPL maksymalna wysokość skrzydła 2500mm
21-815172 - W* KPL maksymalna wysokość skrzydła 3000mm

UWAGA:
- zestaw nie zawiera muldy podłogowej,
- wymagany jest frezowany wkład w profilu.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
