OKUCIA DO DRZWI
dobory okuć

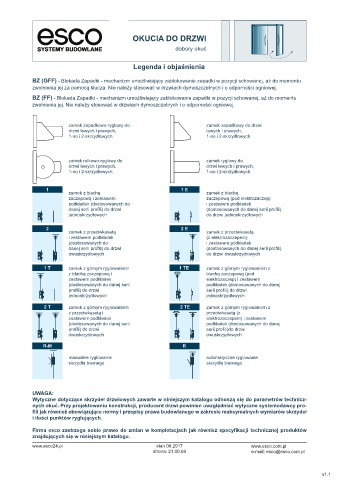

Legenda i objaśnienia

BZ (GFF) - Blokada Zapadki - mechanizm umożliwiający zablokowanie zapadki w pozycji schowanej, aż do momentu
zwolnienia jej za pomocą klucza. Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
BZ (FF) - Blokada Zapadki - mechanizm umożliwiający zablokowanie zapadki w pozycji schowanej, aż do momentu
zwolnienia jej. Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.

zamek zapadkowo-ryglowy do zamek zapadkowy do drzwi
drzwi lewych i prawych, lewych i prawych,
1-no i 2-skrzydłowych 1-no i 2-skrzydłowych

zamek rolkowo-ryglowy do zamek ryglowy do
drzwi lewych i prawych, drzwi lewych i prawych,
1-no i 2-skrzydłowych 1-no i 2-skrzydłowych

1 1 E
zamek z blachą zamek z blachą
zaczepową i zestawem zaczepową (pod elektrozaczep)
podkładek (dostosowanych do i zestawem podkładek
danej serii profi li) do drzwi (dostosowanych do danej serii profi li)
jednoskrzydłowych do drzwi jednoskrzydłowych

2 2 E
zamek z przeciwkasetą zamek z przeciwkasetą
i zestawem podkładek (z elektrozaczepem)
(dostosowanych do i zestawem podkładek
danej serii profi li) do drzwi (dostosowanych do danej serii profi li)
dwuskrzydłowych do drzwi dwuskrzydłowych

1 T zamek z górnym ryglowaniem 1 TE zamek z górnym ryglowaniem z
z blachą zaczepową i blachą zaczepową (pod
zestawem podkładek elektrozaczep) i zestawem
(dostosowanych do danej serii podkładek (dostosowanych do danej
profi li) do drzwi serii profi li) do drzwi
jednoskrzydłowych jednoskrzydłowych

2 T zamek z górnym ryglowaniem 2 TE zamek z górnym ryglowaniem z
z przeciwkasetą i przeciwkasetą (z
zestawem podkładek elektrozaczepem) i zestawem
(dostosowanych do danej serii podkładek (dostosowanych do danej
profi li) do drzwi serii profi li)do drzwi
dwuskrzydłowych dwuskrzydłowych

R-M R
manualne ryglowanie automatyczne ryglowanie
skrzydła biernego skrzydła biernego

UWAGA:
Wytyczne dotyczące skrzydeł drzwiowych zawarte w niniejszym katalogu odnoszą się do parametrów technicz-
nych okuć. Przy projektowaniu konstrukcji, producent drzwi powinien uwzględniać wytyczne systemodawcy pro-
fili jak również obowiązujące normy i przepisy prawa budowlanego w zakresie maksymalnych wymiarów skrzydeł

i ilości punktów ryglujących.
Firma esco zastrzega sobie prawo do zmian w kompletacjach jak również specyfikacji technicznej produktów

znajdujących się w niniejszym katalogu.
