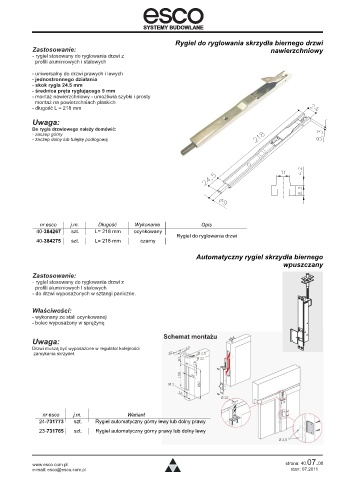

Rygiel do ryglowania skrzydła biernego drzwi
Zastosowanie: nawierzchniowy
- rygiel stosowany do ryglowania drzwi z
profili aluminiowych i stalowych

- uniwersalny do drzwi prawych i lewych
- jednostronnego działania
- skok rygla 24.5 mm
- średnica pręta ryglującego 9 mm
- montaż nawierzchniowy - umożliwia szybki i prosty
montaż na powierzchniach płaskich
- długość L = 218 mm

Uwaga:
Do rygla drzwiowego należy domówić:
- zaczep górny
- zaczep dolny lub tulejkę podłogową

nr esco j.m. Długość Wykonanie Opis
40-384267 szt. L= 218 mm ocynkowany
Rygiel do ryglowania drzwi
40-384275 szt. L= 218 mm czarny

Automatyczny rygiel skrzydła biernego
wpuszczany
Zastosowanie:
- rygiel stosowany do ryglowania drzwi z
profili aluminiowych I stalowych
- do drzwi wyposażonych w sztangi paniczne.

Właściwości:
- wykonany ze stali ocynkowanej
- bolec wyposażony w sprężynę

Schemat montażu
Uwaga:
Drzwi muszą być wyposażone w regulator kolejności
zamykania skrzydeł.

nr esco j.m. Wariant
24-731773 szt. Rygiel automatyczny górny lewy lub dolny prawy
23-731765 szt. Rygiel automatyczny górny prawy lub dolny lewy

strona: 40.07. 00
www.esco.com.pl
e-mail: esco@esco.com.pl stan: 07.2011
