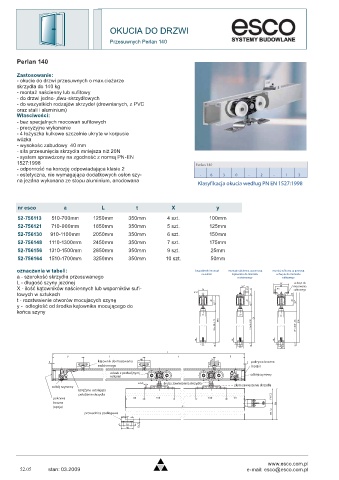

Page 450 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI

Przesuwnych Perlan 140

Perlan 140

Zastosowanie:
- okucie do drzwi przesuwnych o max.cieżarze
skrzydła do 140 kg
- montaż naścienny lub sufitowy
- do drzwi jedno-,dwu-skrzydłowych
- do wszystkich rodzajów skrzydeł (drewnianych, z PVC
oraz stali i aluminium)
Własciwości:
- bez specjalnych mocowań sufitowych
- precyzyjne wykonanie
- 4 łożyszka kulkowe szczelnie ukryte w korpusie
wózka
- wysokośc zabudowy 40 mm
- siła przesunięcia skrzydła mniejsza niż 20N
- system sprawdzony na zgodność z normą PN-EN
1527:1998
- odporność na korozję odpowiadająca klasie 2
- estetyczna, nie wymagająca dodatkowych osłon szy-
na jezdna wykonana ze stopu aluminium, anodowana

nr esco a L t X y
52-756113 510-700mm 1250mm 350mm 4 szt. 100mm
52-756121 710-900mm 1650mm 350mm 5 szt. 125mm
52-756130 910-1100mm 2050mm 350mm 6 szt. 150mm
52-756148 1110-1300mm 2450mm 350mm 7 szt. 175mm
52-756156 1310-1500mm 2850mm 350mm 9 szt. 25mm
52-756164 1510-1700mm 3250mm 350mm 10 szt. 50mm

oznaczenia w tabeli: & ! " " % & " $% &
" $ " # # $%"# " #
a - szerokość skrzydła przesuwanego " $
L - długość szyny jezdnej # $%"
( $
X - ilość kątowników naściennych lub wsporników sufi- ' ' " $
'
towych w sztukach
t - rozstwaienie otworów mocujacych szynę ( ( (
y - odległość od środka kątownika mocującego do
końca szyny

$ ! ! $

! # # $# %

#)% % #) $ ) %$ #$

( " % # % %$ '
) %$ #$ '$! % # % %$ '
$ " !
' %$ '
$#
%

# ' #

www.esco.com.pl
52.05 stan: 03.2009 e-mail: esco@esco.com.pl
