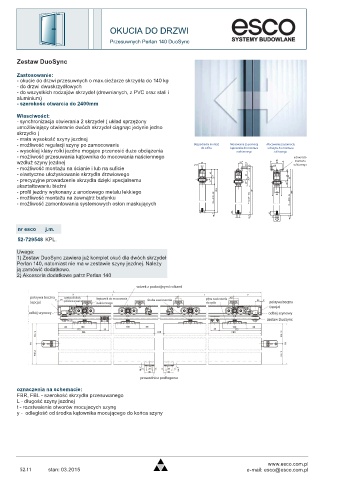

OKUCIA DO DRZWI
Przesuwnych Perlan 140 DuoSync

Zestaw DuoSync

Zastosowanie:
- okucie do drzwi przesuwnych o max.cieżarze skrzydła do 140 kg
- do drzwi dwuskrzydłowych
- do wszystkich rodzajów skrzydeł (drewnianych, z PVC oraz stali i
aluminium)
- szerokośc otwarcia do 2400mm

Własciwości:
- synchronizacja otwierania 2 skrzydeł ( układ sprzężony
umożliwiający otwieranie dwóch skrzydeł ciągnąc jedynie jedno
skrzydło )
- mała wysokość szyny jezdnej
- możliwość regulacji szyny po zamocowaniu Bezpośredni montaż Mocowanie za pomocą Mocowanie za pomocą
- wysokiej klasy rolki jezdne mogące przenosić duże obciążenia tu kątownika do montażu uchwytu do montażu
naściennego
towego
- możliwość przesuwania kątownika do mocowania naściennego uchwyt do
wzdłuż szyny jezdnej 34 20 ±3 ø 5.2 50 62 montażu
towego
- możliwość montażu na ścianie i lub na suficie ø 5.2 14 6 ø 6
- elastyczne ułożyskowanie skrzydła drzwiowego 40 40 13 40
- precyzyjne prowadzenie skrzydła dzięki specjalnemu 35 ±5 75 ±5 75 ±5 88 ±5
ukształtowaniu bieżni 35 ±5 35 ±5
- profil jezdny wykonany z anodowego metalu lekkiego BRH GH 22 BRH
- możliwość montażu na zewnątrz budynku FH = BRH - 82 FH = GH - 102 48 FH = BRH - 95
- możliwość zamontowania systemowych osłon maskujących
18 18
ca. 7 7 ca. 7 7
30 19 ca. 7
nr esco j.m.
52-729548 KPL.
Uwaga:
1) Zestaw DuoSync zawiera już komplet okuć dla dwóch skrzydeł
Perlan 140, natomiast nie ma w zestawie szyny jezdnej. Należy
ją zamówić dodatkowo.
2) Akcesoria dodatkowe patrz Perlan 140

oznaczenia na schemacie:
FBR, FBL - szerokość skrzydła przesuwanego
L - długość szyny jezdnej
t - rozstwaienie otworów mocujacych szynę
y - odległość od środka kątownika mocującego do końca szyny

www.esco.com.pl
52.11 stan: 03.2015 e-mail: esco@esco.com.pl
