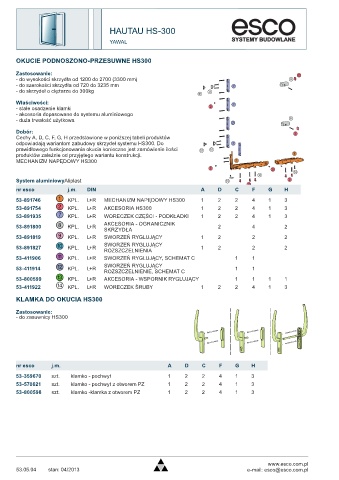

Page 480 - Katalog_esco_06_10_2008_2.pdf

HAUTAU HS-300
YAWAL

OKUCIE PODNOSZONO-PRZESUWNE HS300

Zastosowanie:
- do wysokości skrzydła od 1200 do 2700 (3300 mm)
- do szerokości skrzydła od 720 do 3235 mm
- do skrzydeł o ciężarze do 300kg

Właściwości:
- stałe osadzenie klamki
- akcesoria dopasowane do systemu aluminiowego
- duża trwałość użytkowa
Dobór:
Cechy A, D, C, F, G, H przedstawione w poniższej tabeli produktów
odpowiadają wariantom zabudowy skrzydeł systemu HS300. Do
prawidłowego funkcjonowania okucia konieczne jest zamówienie ilości
produktów zależnie od przyjętego wariantu konstrukcji.
MECHANIZM NAPĘDOWY HS300

System aluminiowyAliplast
nr esco j.m. DIN A D C F G H
53-891746 KPL. L+R MECHANIZM NAPĘDOWY HS300 1 2 2 4 1 3
53-891754 KPL. L+R AKCESORIA HS300 1 2 2 4 1 3
53-891935 KPL. L+R WORECZEK CZĘŚCI - PODKŁADKI 1 2 2 4 1 3
AKCESORIA - OGRANICZNIK
53-891800 KPL. L+R 2 4 2
SKRZYDŁA
53-891819 KPL. L+R SWORZEŃ RYGLUJĄCY 1 2 2 2
SWORZEŃ RYGLUJĄCY
53-891827 KPL. L+R 1 2 2 2
ROZSZCZELNIENIA
53-411906 KPL. L+R SWORZEŃ RYGLUJĄCY, SCHEMAT C 1 1
SWORZEŃ RYGLUJĄCY
53-411914 KPL. L+R 1 1
ROZSZCZELNIENIE, SCHEMAT C
53-800599 KPL. L+R AKCESORIA - WSPORNIK RYGLUJĄCY 1 1 1 1
53-411922 KPL. L+R WORECZEK ŚRUBY 1 2 2 4 1 3

KLAMKA DO OKUCIA HS300

Zastosowanie:
- do zasuwnicy HS300

nr esco j.m. A D C F G H

53-359670 szt. klamko - pochwyt 1 2 2 4 1 3
53-570621 szt. klamko - pochwyt z otworem PZ 1 2 2 4 1 3
53-800598 szt. klamko -klamka z otworem PZ 1 2 2 4 1 3
