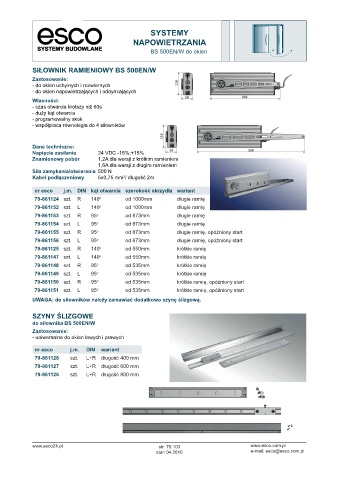

Page 781 - Katalog_esco_06_10_2008_2.pdf

SYSTEMY

NAPOWIETRZANIA
BS 500EN/W do okien

SIŁOWNIK RAMIENIOWY BS 500EN/W
Zastosowanie:
- do okien uchylnych i rozwiernych
- do okien napowietrzających i oddymiających
Własności:
- czas otwarcia krótszy niż 60s
- duży kąt otwarcia
- programowalny skok
- współpraca równoległa do 4 siłowników

Dane techniczne:
Napięcie zasilania 24 VDC -15%;+15%
Znamionowy pobór 1,2A dla wersji z krótkim ramieniem
1,6A dla wersji z długim ramieniem
Siła zamykania/otwierania 500 N
2
Kabel podłączeniowy 5x0,75 mm / długość 2m
nr esco j.m. DIN kąt otwarcia szerokość skrzydła wariant
79-861124 szt. R 140 o od 1000mm długie ramię
79-861152 szt. L 140 o od 1000mm długie ramię
79-861153 szt. R 95 o od 873mm długie ramię
79-861154 szt. L 95 o od 873mm długie ramię
79-861155 szt. R 95 o od 873mm długie ramię, opóźniony start
79-861156 szt. L 95 o od 873mm długie ramię, opóźniony start
79-861125 szt. R 140 o od 550mm krótkie ramię
79-861147 szt. L 140 o od 550mm krótkie ramię
79-861148 szt. R 95 o od 535mm krótkie ramię
79-861149 szt. L 95 o od 535mm krótkie ramię
79-861150 szt. R 95 o od 535mm krótkie ramię, opóźniony start
79-861151 szt. L 95 o od 535mm krótkie ramię, opóźniony start
UWAGA: do siłowników należy zamawiać dodatkowo szynę ślizgową.

SZYNY ŚLIZGOWE
do siłownika BS 500EN/W
Zastosowanie:
- uniwersalne do okien lewych i prawych
nr esco j.m. DIN wariant
79-861128 szt. L+R długość 400 mm
79-861127 szt. L+R długość 600 mm
79-861126 szt. L+R długość 800 mm

www.esco24.pl str: 79.103 www.esco.com.pl
stan 04.2016 e-mail: esco@esco.com.pl
