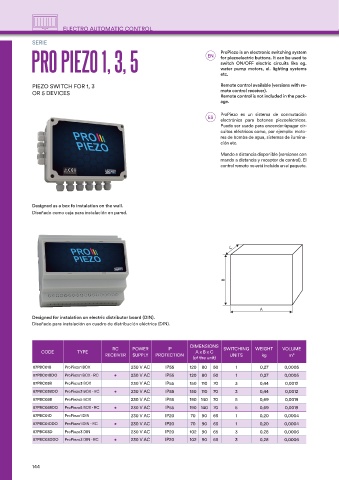

Page 144 - Catalogue IML-VP 2024

ELECTRO AUTOMATIC CONTROL
SERIE
PRO PIEZO 1, 3, 5 EN ProPiezo is an electronic switching system

for piezoelectric buttons. It can be used to
switch ON/OFF electric circuits like eg.
water pump motors, el. lighting systems
etc.
PIEZO SWITCH FOR 1, 3 Remote control available (versions with re-
OR 5 DEVICES mote control receiver).
Remote control is not included in the pack-
age.
ProPiezo es un sistema de conmutación
ES
electrónica para botones piezoeléctricos.
Puede ser usado para encender/apagar cir-
cuitos eléctricos como, por ejemplo: moto-
res de bomba de agua, sistemas de ilumina-
ción etc.
Mando a distancia disponible (versiones con
mando a distancia y receptor de control). El
control remoto no está incluido en el paquete.

Designed as a box fo instalation on the wall.
Diseñado como caja para instalación en pared.

C

B

A
Designed for instalation on electric distributor board (DIN).
Diseñado para instalación en cuadro de distribución eléctrica (DIN).

DIMENSIONS
RC POWER IP SWITCHING WEIGHT VOLUME
CODE TYPE A x B x C
RECEIVER SUPPLY PROTECTION UNITS kg m³
(of the unit)
87PBC01B ProPiezo1 BOX 230 V AC IP55 120 80 50 1 0,27 0,0005
87PBC01BDO ProPiezo1 BOX - RC • 230 V AC IP55 120 80 50 1 0,27 0,0005
87PBC03B ProPiezo3 BOX 230 V AC IP55 150 110 70 3 0,44 0,0012
87PBC03BDO ProPiezo3 BOX - RC • 230 V AC IP55 150 110 70 3 0,44 0,0012
87PBC05B ProPiezo5 BOX 230 V AC IP55 190 140 70 5 0,69 0,0019
87PBC05BDO ProPiezo5 BOX - RC • 230 V AC IP55 190 140 70 5 0,69 0,0019
87PBC01D ProPiezo1 DIN 230 V AC IP20 70 90 65 1 0,20 0,0004
87PBC01DDO ProPiezo1 DIN - RC • 230 V AC IP20 70 90 65 1 0,20 0,0004
87PBC03D ProPiezo3 DIN 230 V AC IP20 102 90 65 3 0,28 0,0006
87PBC03DDO ProPiezo3 DIN - RC • 230 V AC IP20 102 90 65 3 0,28 0,0006

144
