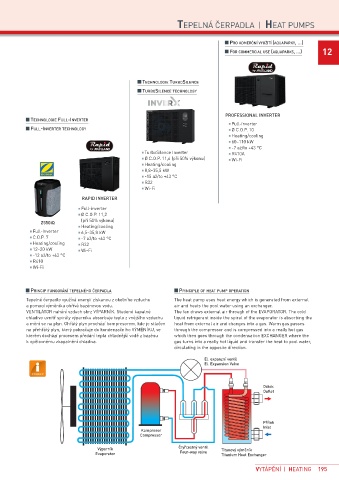

Page 197 - Katalog_komplet_2021_CZ_[web]_Classical

TEPELNÁ ČERPADLA | HEAT PUMPS

PRO kOmERčNí využITí (AQuAPARky, …)
FOR COmmERCIAl uSE (AQuAPARkS, …) 12

TEChNOlOgIE TuRBOSIlENCE
TuRBOSIlENCE TEChNOlOgy

PROFESSIONAl INvERTER
TEChNOlOgIE Full-INvERTER
Full-inverter
Full-INvERTER TEChNOlOgy Ø C.O.P. 10
Heating/cooling
60–110 kW
-7 až/to +43 °C
TurboSilence Inverter R410A
Ø C.O.P. 11,6 (při 50% výkonu) Wi-Fi
Heating/cooling
8,8–35,5 kW
-15 až/to +43 °C
R32
Wi-Fi
RAPId INvERTER
Full-inverter
Ø C.O.P. 11,2
(při 50% výkonu)
Z550iQ
Heating/cooling
Full-Inverter 6,5–35,8 kW
C.O.P. 7 -7 až/to +43 °C
Heating/cooling R32
12–20 kW Wi-Fi
-12 až/to +43 °C
R410
Wi-Fi

PRINCIP FuNgOváNí TEPElNéhO čERPAdlA PRINCIPlE OF hEAT PumP OPERATION
Tepelné čerpadlo využívá energii získanou z okolního vzduchu The heat pump uses heat energy which is generated from external
a pomocí výměníku ohřívá bazénovou vodu. air and heats the pool water using an exchanger.
VENTILÁTOR nahání vzduch skrz VÝPARNÍK. Studené kapalné The fan draws external air through of the EVAPORATOR. The cold
chladivo uvnitř spirály výparníku absorbuje teplo z vnějšího vzduchu liquid refrigerant inside the spiral of the evaporator is absorbing the
a mění se na plyn. Ohřátý plyn prochází kompresorem, kde je stlačen heat from external air and changes into a gas. Warm gas passes
na přehřátý plyn, který pokračuje do kondenzačního VÝMĚNÍKU, ve through the compressor and is compressed into a really hot gas
kterém dochází procesem předání tepla chladnější vodě z bazénu which then goes through the condensation EXCHANGER where the
k opětovnému zkapalnění chladiva. gas turns into a really hot liquid and transfer the heat to pool water,
circulating in the opposite direction.
El. expanzní ventil
El. Expansion valve

Odtok
Outlet

Přítok
Inlet
kompresor
Compressor

čtyřcestný ventil
výparník Titanový výměník
Evaporator Four-way valve Titanium heat Exchanger
