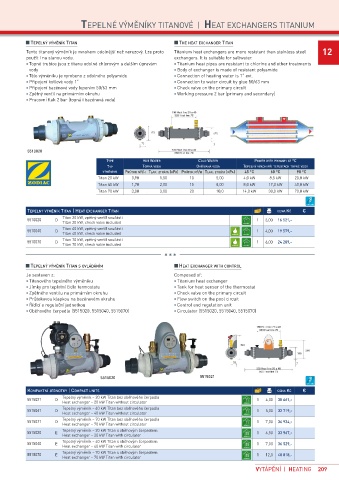

Page 211 - Katalog_komplet_2021_CZ_[web]_Classical

TEPELNÉ VÝMĚNÍKY TITANOVÉ | HEAT EXCHANGERS TITANIUM

TEPElNý výměNík TITAN ThE hEAT EXChANgER TITAN
Tento titanový výměník je mnohem odolnější než nerezový. Lze proto Titanium heat exchangers are more resistant than stainless steel 12
použít i na slanou vodu. exchangers. It is suitable for saltwater.
Topné trubice jsou z titanu odolné chlorovým a dalším úpravám Titanium heat pipes are resistant to chlorine and other treatments
vody Body of exchanger is made of resistant polyamide
Tělo výměníku je vyrobeno z odolného polyamidu Connection of heating water is 1“ ext.
Připojení kotlové vody 1“ Connection to water circuit by glue 50/63 mm
Připojení bazénové vody lepením 50/63 mm Check valve on the primary circuit
Zpětný ventil na primárním okruhu Working pressure 2 bar (primary and secondary)
Pracovní tlak 2 bar (topná i bazénová voda)

5510020
TyPE hOT wATER COld wATER POwER wITh PRImARy AT °C
TyP TOPNá vOdA OhřívANá vOdA TEPElNý výkON PřI TEPlOTáCh TOPNé vOdy
výměNíku PRůTOk m 3 /h TlAk. ZTRáTA (kPA) PRůTOk m 3 /h TlAk. ZTRáTA (kPA) 45 °C 60 °C 90 °C
Titan 20 kW 0,90 1,50 10 5,00 4,0 kW 8,5 kW 20,0 kW
Titan 40 kW 1,70 2,00 15 8,00 8,0 kW 17,0 kW 40,0 kW
Titan 70 kW 3,00 3,00 20 10,0 14,0 kW 30,0 kW 70,0 kW

slaná voda
TEPElNý výměNík TITAN | hEAT EXChANgER TITAN CENA kč €
Titan 20 kW, zpětný ventil součástí
5510020 D 1 3,00 16 521,-
Titan 20 kW, check valve included
Titan 40 kW, zpětný ventil součástí
5510040 D 1 4,00 19 579,-
Titan 40 kW, check valve included
Titan 70 kW, zpětný ventil součástí
5510070 D 1 6,00 24 289,-
Titan 70 kW, check valve included

TEPElNý výměNík TITAN S OvládáNím hEAT EXChANgER wITh CONTROl
Je sestaven z: Composed of:
Titanového tepelného výměníku Titanium heat exchanger
Jímky pro teplotní čidlo termostatu Tank for heat sensor of the thermostat
Zpětného ventilu na primárním okruhu Check valve on the primary circuit
Průtokovou klapkou na bazénovém okruhu Flow switch on the pool circuit
Řídící a regulační jednotkou Control and regulation unit
Oběhového čerpadla (5515020, 5515040, 5515070) Circulator (5515020, 5515040, 5515070)

5515020 5515021
slaná voda
kOmPAkTNí jEdNOTky | COmPACT uNITS CENA kč €
Tepelný výměník – 20 kW Titan bez oběhového čerpadla
5515021 D 1 4,00 30 661,-
Heat exchanger – 20 kW Titan without circulator
Tepelný výměník – 40 kW Titan bez oběhového čerpadla
5515041 D 1 5,00 32 719,-
Heat exchanger – 40 kW Titan without circulator
Tepelný výměník – 70 kW Titan bez oběhového čerpadla
5515071 D 1 7,00 36 934,-
Heat exchanger – 70 kW Titan without circulator
Tepelný výměník – 20 kW Titan s oběhovým čerpadlem
5515020 E 1 6,50 33 967,-
Heat exchanger – 20 kW Titan with circulator
Tepelný výměník – 40 kW Titan s oběhovým čerpadlem
5515040 E 1 7,00 36 529,-
Heat exchanger – 40 kW Titan with circulator
Tepelný výměník – 70 kW Titan s oběhovým čerpadlem
5515070 E 1 12,0 40 818,-
Heat exchanger – 70 kW Titan with circulator
VYTÁPĚNÍ | HEATING 209
