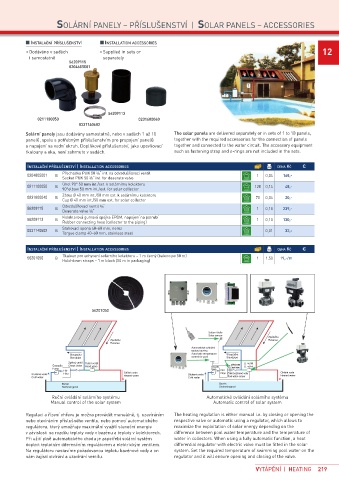

Page 221 - Katalog_komplet_2021_CZ_[web]_Classical

SOLÁRNÍ PANELY – PŘÍSLUŠENSTVÍ | SOLAR PANELS – ACCESSORIES

instalační příslušenstVí installation accessories
Dodáváno v sadách Supplied in sets or 12
i samostatně separately
56209115
0204605001

56209113
0211100050 0231600040
0331140602
solární panely jsou dodávány samostatně, nebo v sadách 1 až 10 the solar panels are delivered separately or in sets of 1 to 10 panels,
panelů, spolu s potřebným příslušenstvím pro propojení panelů together with the required accessories for the connection of panels
a napojení na vodní okruh. Doplňkové příslušenství, jako upevňovací together and connected to the water circuit. The accessory equipment
tkalouny a oka, není zahrnuto v sadách. such as fastening strap and o-rings are not included in the sets.

instalační příslušenstVí | installation accessories cena kč €
Přechodka PUK 50 3 /8“ int. na odvzdušňovací ventil
0204605001 B 1 0,04 168,-
Socket PUK 50 3 /8“ int. for deaerate valve
Úhel 90° 50 mm int./ext. k solárnímu kolektoru
0211100050 B 120 0,14 48,-
90°elbow 50 mm int./ext. for solar collector
Zátka Ø 40 mm int./50 mm ext. k solárnímu kolektoru
0231600040 B 70 0,04 20,-
Cup Ø 40 mm int./50 mm ext. for solar collector
Odvzdušňovací ventil 3 /8“
56209115 B 1 0,18 239,-
Deaerate valve 3 /8“
Kolektorová gumová spojka EPDM, napojení na potrubí
56209113 B 1 0,10 130,-
Rubber connecting hose (collector to the piping)
Stahovací spona 40–60 mm, nerez
0331140602 B 0,01 32,-
Torgue clamp 40–60 mm, stainless steel
instalační příslušenstVí | installation accessories cena kč €
Tkaloun pro uchycení solárního kolektoru – 1 m černý (baleno po 50 m)
56201050 B 1 1,50 19,-/m
Hold-down straps – 1 m black (50 m in packaging)

56201050

Solární čidlo
Solar sensor
Zpátečka
Zpátečka Reverse
Reverse
Automatické ovládání
teploty bazénu
Stoupačka Automatic temperature Stoupačka
Standpipe control for pool Standpipe
Zpětný ventil Ruční ventil El. ventil
Čerpadlo Check Valve Hand valve Čerpadlo Zpětný ventil El. valve
Pump Pump Check Valve
Filtr Filtr
Studená voda Filter Ohřátá voda Studená voda Filter Čidlo bazénové vody Ohřátá voda
Heated water
Heated water
Cold water Cold water Pool water sensor
Bazén Bazén
Swimmingpool Swimmingpool
Ruční ovládání solárního systému Automatické ovládání solárního systému
Manual control of the solar system Automatic control of solar system
Regulaci a řízení ohřevu je možno provádět manuálně, tj. uzavíráním The heating regulation is either manual i.e. by closing or opening the
nebo otevíráním příslušného ventilu, nebo pomocí automatického respective valve or automatic using a regulator, which allows to
regulátoru, který umožňuje maximální využití sluneční energie maximize the exploitation of solar energy depending on the
v závislosti na rozdílu teploty vody v bazénu a teploty v kolektorech. difference between pool water temperature and the temperature of
Při užití plně automatického chodu je zapotřebí solární systém water in collectors. When using a fully automatic function, a heat
doplnit teplotním diferenčním regulátorem a elektrickým ventilem. differential regulator with electric valve must be fitted in the solar
Na regulátoru nastavíme požadovanou teplotu bazénové vody a on system. Set the required temperature of swimming pool water on the
nám zajistí otvírání a uzavírání ventilu. regulator and it will ensure opening and closing of the valve.
VYTÁPĚNÍ | HEATING 219
