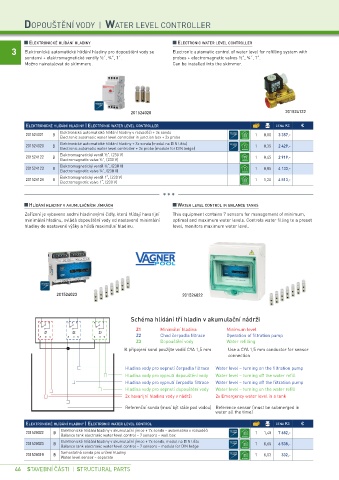

Page 48 - Katalog_komplet_2021_CZ_[web]_Classical

DOPOUŠTĚNÍ VODY | WATER LEVEL CONTROLLER

elektronické hlídání hladiny electronic Water level controller
3 Elektronické automatické hlídání hladiny pro dopouštění vody se Electronic automatic control of water level for refilling system with
sondami + elektromagnetické ventily ½“, ¾“, 1“. probes + electromagnetic valves ½“, ¾“, 1“.
Možno nainstalovat do skimmeru. Can be installed into the skimmer.

201524020 201524122

elektronické hlídání hladiny | electronic Water level controller cena kč €
Elektronické automatické hlídání hladiny v rozvaděči + 3x sonda
201524021 B 1 0,80 3 357,-
Electronic automatic water level controller in junction box + 3x probe
Elektronické automatické hlídání hladiny + 3x sonda (modul na DIN lištu)
201524020 B 1 0,35 2 429,-
Electronic automatic water level controller + 3x probe (module for DIN ledge)
Elektromagnetický ventil ½“, (230 V)
201524122 B 1 0,45 2 919,-
Electromagnetic valve ½“, (230 V)
Elektromagnetický ventil ¾“, (230 V)
201524123 B 1 0,85 4 133,-
Electromagnetic valve ¾“, (230 V)
Elektromagnetický ventil 1“, (230 V)
201524124 B 1 1,20 4 813,-
Electromagnetic valve 1“, (230 V)
hlídání hladiny v akumulačních jímkách Water level control in Balance tanks
Zařízení je vybaveno sedmi hladinovými čidly, která hlídají havarijní This equipment contains 7 sensors for management of minimum,
minimální hladinu, ovládá dopouštění vody od nastavené minimální optimal and maximum water levels. Controls water filling to a preset
hladiny do nastavené výšky a hlídá maximální hladinu. level, monitors maximum water level.

201524023 201524022

schéma hlídání tří hladin v akumulační nádrži
Z1 Minimální hladina Minimum level
Z2 Chod čerpadla filtrace Operation of filtration pump
Z3 Dopouštění vody Water refilling
K připojení sond použijte vodič CYA 1,5 mm Use a CYA 1,5 mm conductor for sensor
connection
Hladina vody pro sepnutí čerpadla filtrace Water level – turning on the filtration pump
Hladina vody pro vypnutí dopouštění vody Water level – turning off the water refill
Hladina vody pro vypnutí čerpadla filtrace Water level – turning off the filtration pump
Hladina vody pro sepnutí dopouštění vody Water level – turning on the water refill
2x havarijní hladina vody v nádrži 2x Emergency water level in a tank

Referenční sonda (musí být stále pod vodou) Reference sensor (must be submerged in
water all the time)

elektronické hlídání hladiny | electronic Water level control cena kč €
Elektronické hlídání hladiny v akumulační jímce + 7x sonda – automatika v rozvaděči
201524022 B 1 1,40 7 682,-
Balance tank electronic water level control – 7 sensors – wall box
Elektronické hlídání hladiny v akumulační jímce + 7x sonda, modul na DIN lištu
201524023 B 1 0,65 6 538,-
Balance tank electronic water level control – 7 sensors – module for DIN ledge
Samostatná sonda pro určení hladiny
201524019 B 1 0,03 332,-
Water level sensor – separate
