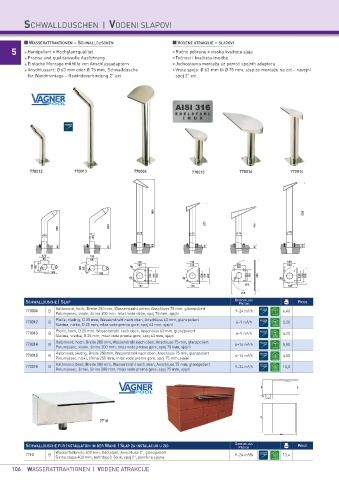

Page 108 - Katalog VP - 21/22 - DE verze

SCHWALLDUSCHEN | VODENI SLAPOVI

WASSERATTRAKTIONEN – SCHWALLDUSCHEN VODENE ATRAKCIJE – SLAPOVI
5 Handpoliert = Hochglanzqualität Ručno polirano = visoka kvaliteta sjaja
Präzise und qualitätsvolle Ausführung Točnost i kvaliteta izvedbe
Einfache Montage mithilfe von Anschlussadaptern Jednostavna montaža uz pomoć spojnih adaptera
Anschlussart: Ø 63 mm oder Ø 75 mm, Schwalldusche Vrsta spoja: Ø 63 mm ili Ø 75 mm, slap za montažu na zid – navojni
für Wandmontage – Gewindeverbindung 2“ ext. spoj 2“ ext.

770012 770013 770004 770015 770016 770014

805 520
275
385 830 470
∅ 75 ∅ 75 ∅ 75 ∅ 75
∅ 60
∅ 60
40 40 40 40 50 40
120 120
85 85
150 150 150
120 85 120 85 R6 120 120 150 120
120
145
180
120 150 200 120 150 200 120 150 385 120 150 200
4X
4X 4X 4X
200
187 165 165
295
DURCHFLUSS
SCHWALLDUSCHE | SLAP PRICE
PROTOK
770004 B Halbmond, hoch, Breite 200 mm, Wasserstrahl unten, Anschluss 75 mm, glanzpoliert 9–24 m³/h 6,40
Polumjesec, visoki, širina 200 mm, mlaz vode dolje, spoj 75 mm, sjajni
770012 B Pfeife, niedrig, D 25 mm, Wasserstrahl nach oben, Anschluss 63 mm, glanzpoliert 6–9 m³/h 3,20
Slavina, niska, D 25 mm, mlaz vode prema gore, spoj 63 mm, sjajni
770013 B Pfeife, hoch, D 25 mm, Wasserstrahl nach oben, Anschluss 63 mm, glanzpoliert 6–9 m³/h 4,20
Slavina, visoka, D 25 mm, mlaz vode prema gore, spoj 63 mm, sjajni
770014 B Halbmond, hoch, Breite 200 mm, Wasserstrahl nach oben, Anschluss 75 mm, glanzpoliert 6–16 m³/h 5,50
Polumjesec, visoki, širina 200 mm, mlaz vode prema gore, spoj 75 mm, sjajni
770015 B Halbmond, niedrig, Breite 250 mm, Wasserstrahl nach oben, Anschluss 75 mm, glanzpoliert 6–16 m³/h 4,50
Polumjesec, niski, širina 250 mm, mlaz vode prema gore, spoj 75 mm, sjajni
770016 B Halbmond, breit, Breite 380 mm, Wasserstrahl nach oben, Anschluss 75 mm, glanzpoliert 9–24 m³/h 10,8
Polumjesec, široki, širina 380 mm, mlaz vode prema gore, spoj 75 mm, sjajni
195 175
42
25
G 2"
96
400
7710

405
DURCHFLUSS
SCHWALLDUSCHE FÜR INSTALLATION IN DER WAND | SLAP ZA INSTALACIJU U ZID PRICE
PROTOK
7710 B Wasserfallbreite 400 mm, Edelstahl, Anschluss 2", glanzpoliert 9–24 m³/h 13,4
Širina slapa 400 mm, nehrđajući čelik, spoj 2", površina sjajna
106 WASSERATTRAKTIONEN | VODENE ATRAKCIJE
