INTELLIGENTE PUMPEN BADU ECO | INTELIGENTNE PUMPE BADU ECO

ACHTUNG: Alle intelligenten Pumpen mit mehreren PAŽNJA: sve inteligentne pumpe s više brzina imaju
8 Geschwindigkeiten weisen eine veränderliche Drehzahl auf. promjenljiv broj okretaja, u skladu s novim međunarodnim
Nach den neuen internationalen Standards müssen sie
standardima moraju biti spojene preko zaštitne strujne
über den Fehlerstromschutzschalter Typ F/A-SI (einphasig) sklopke tipa F/A-SI (jednofazna) ili B-SI (trofazne).
oder B-SI (dreiphasig) verbunden werden.
FI-Schutzschalter FI-Schutzschalter Zaštitna sklopka tipa Zaštitna sklopka
Typ F/A-SI B-SI F/A-SI RCD B-SI RCD

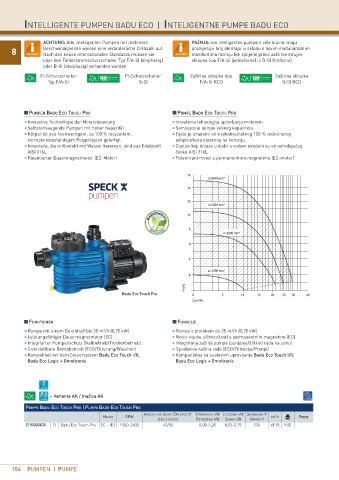

PUMPEN BADU ECO TOUCH PRO PUMPE BADU ECO TOUCH PRO
Innovative Technologie der Motorsteuerung Inovativna tehnologija upravljanja motorom
Selbstansaugende Pumpen mit hoher Kapazität Samousisne pumpe velikog kapaciteta
Körper ist aus hochwertigem, zu 100 % recyceltem, Tijelo je izrađeno od visokokvalitetnog 100 % recikliranog
korrosionsbeständigem Polypropylen gefertigt. polipropilena otpornog na koroziju.
Innenteile, die in Kontakt mit Wasser kommen, sind aus Edelstahl Dijelovi koji dolaze u dodir s vodom izrađeni su od nehrđajućeg
AISI 316L čelika AISI 316L
Patentierter Dauermagnetmotor (EC-Motor) Patentirani motor s permanentnim magnetima (EC-motor)

16
n=2830 min -1
14

12
n=2400 min -1
10

8
n=2000 min -1

6

4
n=1000 min -1
2
H (m)
Badu Eco Touch Pro
0 5 10 15 20 25 30 40
Q (m 3 /h)

FUNKTIONEN FUNKCIJE
Pumpe mit einem Durchfluß bis 25 m³/h (0,75 kW) Pumpa s protokom do 25 m³/h (0,75 kW)
Leistungsfähiger Dauermagnetmotor (EC) Motor visoke učinkovitosti s permanentnim magnetom (EC)
Integrierter Pumpenschutz (Naßbetrieb/Trockenbetrieb) Integrirana zaštita pumpe (punjenje/štiti od rada na suho)
3 einstellbare Betriebsmodi (ECO/Filterung/Waschen) 3 podesiva načina rada (ECO/Filtracija/Pranje)
Kompatibel mit dem Steuersystem Badu Eco Touch I/II, Kompatibilna sa sustavom upravljanja Badu Eco Touch I/II,
Badu Eco Logic + Omnitronic Badu Eco Logic + Omnitronic

– Variante AK / Inačica AK

PUMPE BADU ECO TOUCH PRO | PUMPA BADU ECO TOUCH PRO
ANSCHLUSS SAUG-/DRUCKSEITE VERBRAUCH KW LEISTUNG KW SPANNUNG V
MOTOR RPM M³/H PRICE
USIS / ISPUST POTROŠNJA KW SNAGA KW NAPON V
2190000438 D Badu Eco Touch Pro EC – IE3 1 000–2 830 63/50 0,08–1,05 0,03–0,75 230 až 25 9,00

154 PUMPEN | PUMPE
