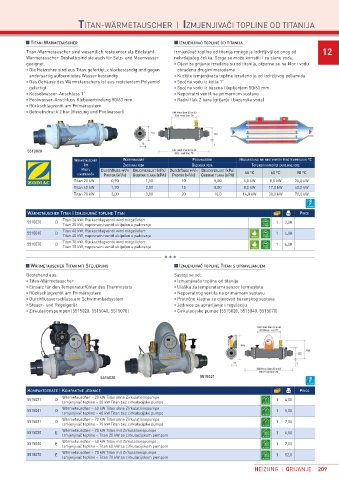

TITAN-WÄRMETAUSCHER | IZMJENJIVAČI TOPLINE OD TITANIJA

TITAN-WÄRMETAUSCHER IZMJENJIVAČ TOPLINE OD TITANIJA
12
Titan-Wärmetauscher sind wesentlich resistenter als Edelstahl- Izmjenjivač topline od titanija mnogo je izdržljiviji od onog od
Wärmetauscher. Deshalb sind sie auch für Salz- und Meerwasser nehrđajućeg čelika. Stoga se može koristiti i za slanu vodu.
geeignet. Cijevi za grijanje izrađene su od titanija, otporne su na klor i vodu
Die Heizrohre sind aus Titan gefertigt, chlorbeständig und gegen obrađenu drugim metodama.
andersartig aufbereitetes Wasser beständig Kućište izmjenjivača topline izrađeno je od izdržljivog poliamida
Das Gehäuse des Wärmetauschers ist aus resistentem Polyamid Spoj na vodu iz kotla 1“
gefertigt Spoj na vodu iz bazena lijepljenjem 50/63 mm
Kesselwasser-Anschluss 1“ Nepovratni ventil na primarnom sustavu
Poolwasser-Anschluss Klebeverbindung 50/63 mm Radni tlak 2 bara (grijanje i bazenska voda)
Rückschlagventil am Primärsystem
Betriebsdruck 2 bar (Heizung und Poolwasser)

5510020
WÄRMETAUSCHER WARMWASSER POOLWASSER HEIZLEISTUNG BEI BESTIMMTER HEIZTEMPERATUR °C
TYP ZAGRIJANA VODA BAZENSKA VODA TOPLINSKI KAPACITET ZAGRIJANE VODE
MODEL Durchfluss M 3 /H DRUCKVERLUST (KPA) Durchfluss M 3 /H DRUCKVERLUST (KPA)
IZMJENJIVAČA PROTOK (M³/H) GUBITAK TLAKA (KPA) PROTOK (M³/H) GUBITAK TLAKA (KPA) 45 °C 60 °C 90 °C
Titan 20 kW 0,90 1,50 10 5,00 4,0 kW 8,5 kW 20,0 kW
Titan 40 kW 1,70 2,00 15 8,00 8,0 kW 17,0 kW 40,0 kW
Titan 70 kW 3,00 3,00 20 10,0 14,0 kW 30,0 kW 70,0 kW

WÄRMETAUSCHER TITAN | IZMJENJIVAČ TOPLINE TITAN PRICE
5510020 D Titan 20 kW, Rückschlagventil wird mitgeliefert 1 3,00
Titan 20 kW, nepovratni ventil uključen u pakiranje
5510040 D Titan 40 kW, Rückschlagventil wird mitgeliefert 1 4,00
Titan 40 kW, nepovratni ventil uključen u pakiranje
5510070 D Titan 70 kW, Rückschlagventil wird mitgeliefert 1 6,00
Titan 70 kW, nepovratni ventil uključen u pakiranje

WÄRMETAUSCHER TITAN MIT STEUERUNG IZMJENJIVAČ TOPLINE TITAN S UPRAVLJANJEM
Bestehend aus: Sastoji se od:
Titan-Wärmetauscher Izmjenjivača topline od titanija
Einsatz für den Temperaturfühler des Thermostats Uloška za temperaturni senzor termostata
Rückschlagventil am Primärsystem Nepovratnog ventila na primarnom sustavu
Durchflussverschluss am Schwimmbadsystem Protočne klapne za cijevovod bazenskog sustava
Steuer- und Regelgerät Jedinice za upravljanje i regulaciju
Zirkulationspumpen (5515020, 5515040, 5515070) Cirkulacijske pumpe (5515020, 5515040, 5515070)

5515020 5515021

KOMPAKTGERÄTE | KOMPAKTNE JEDINICE PRICE
5515021 D Wärmetauscher – 20 kW Titan ohne Zirkulationspumpe 1 4,00
Izmjenjivač topline – 20 kW Titan bez cirkulacijske pumpe
5515041 D Wärmetauscher – 40 kW Titan ohne Zirkulationspumpe 1 5,00
Izmjenjivač topline – 40 kW Titan bez cirkulacijske pumpe
5515071 D Wärmetauscher – 70 kW Titan ohne Zirkulationspumpe 1 7,00
Izmjenjivač topline – 70 kW Titan bez cirkulacijske pumpe
5515020 E Wärmetauscher – 20 kW Titan mit Zirkulationspumpe 1 6,50
Izmjenjivač topline – Titan 20 kW sa cirkulacijskom pumpom
5515040 E Wärmetauscher – 40 kW Titan mit Zirkulationspumpe 1 7,00
Izmjenjivač topline – Titan 40 kW sa cirkulacijskom pumpom
5515070 E Wärmetauscher – 70 kW Titan mit Zirkulationspumpe 1 12,0
Izmjenjivač topline – Titan 70 kW sa cirkulacijskom pumpom
HEIZUNG | GRIJANJE 209
