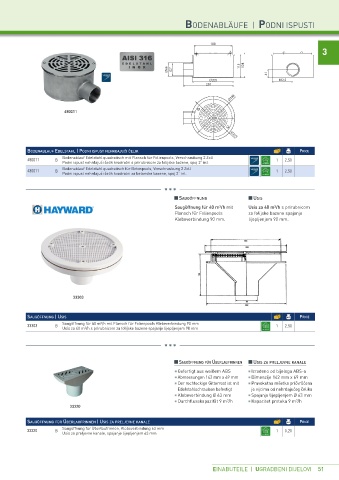

Page 53 - Katalog VP - 21/22 - DE verze
P. 53
BODENABLÄUFE | PODNI ISPUSTI
188
3
∅66 G2" 115 124
41
∅205 102,5
250
∅188
480011
BODENABLAUF EDELSTAHL | PODNI ISPUST NEHRĐAJUĆI ČELIK ∅215 PRICE
480011 B Bodenablauf Edelstahl quadratisch mit Flansch für Folienpools, Verschraubung 2 Zoll 1 2,50
Podni ispust nehrđajući čelik kvadratni s prirubnicom za folijske bazene, spoj 2“ int.
430011 B Bodenablauf Edelstahl quadratisch für Betonpools, Verschraubung 2 Zoll 1 2,50
Podni ispust nehrđajući čelik kvadratni za betonske bazene, spoj 2“ int.
SAUGÖFFNUNG USIS
Saugöffnung für 40 m³/h mit Usis za 40 m³/h s prirubnicom
Flansch für Folienpools za folijske bazene spajanje
Klebeverbindung 90 mm. lijepljenjem 90 mm.
33303
SAUGÖFFNUNG | USIS PRICE
33303 B Saugöffnung für 40 m³/h mit Flansch für Folienpools Klebeverbindung 90 mm 1 2,50
Usis za 40 m³/h s prirubnicom za folijske bazene spajanje lijepljenjem 90 mm
SAUGÖFFNUNG FÜR ÜBERLAUFRINNEN USIS ZA PRELJEVNE KANALE
Gefertigt aus weißem ABS Izrađeno od bijeloga ABS-a
Abmessungen 142 mm x 69 mm Dimenzije 142 mm x 69 mm
Der rechteckige Gitterrost ist mit Pravokutna rešetka pričvršćena
Edelstahlschrauben befestigt je vijcima od nehrđajućeg čelika
Klebeverbindung Ø 63 mm Spajanje lijepljenjem Ø 63 mm
Durchflusskapazität 9 m³/h Kapacitet protoka 9 m³/h
33320
SAUGÖFFNUNG FÜR ÜBERLAUFRINNEN | USIS ZA PRELJEVNE KANALE PRICE
33320 B Saugöffnung für Überlaufrinnen, Klebeverbindung 63 mm 1 0,20
Usis za preljevne kanale, spajanje lijepljenjem 63 mm
EINABUTEILE | UGRADBENI DIJELOVI 51
