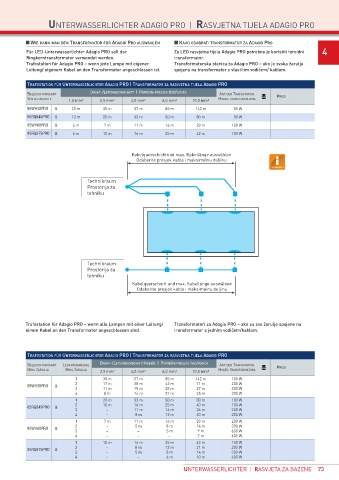

Page 75 - Katalog VP - 21/22 - DE verze

UNTERWASSERLICHTER ADAGIO PRO | RASVJETNA TIJELA ADAGIO PRO

WIE KANN MAN DEN TRANSFORMATOR FÜR ADAGIO PRO AUSWÄHLEN KAKO ODABRATI TRANSFORMATOR ZA ADAGIO PRO
4
Für LED-Unterwasserlichter Adagio PRO soll der Za LED rasvjetna tijela Adagio PRO potrebno je koristiti toroidni
Ringkerntransformator verwendet werden. transformator.
Trafostation für Adagio PRO – wenn jede Lampe mit eigener Transformatorska stanica za Adagio PRO – ako je svaka žarulja
Leitung/ eigenem Kabel an den Transformator angeschlossen ist. spojena na transformator s vlastitim vodičem/ kablom.

TRAFOSTATION FÜR UNTERWASSERLICHTER ADAGIO PRO | TRANSFORMATOR ZA RASVJETNA TIJELA ADAGIO PRO
BELEUCHTUNGSART DRAHT-/LEITERQUERSCHNITT | POPREČNI PRESJEK ŽICE/VODIČA ART DER TRAFOSTATION
PRICE
VRSTA RASVJETE MODEL TRANSFORMATORA
1,5 mm² 2,5 mm² 4,0 mm² 6,0 mm² 10,0 mm²
85WH30PRO B 21 m 35 m 57 m 85 m 142 m 050 W
85RGB45PRO B 12 m 20 m 33 m 50 m 80 m 050 W
85WH60PRO B 4 m 7 m 11 m 16 m 28 m 100 W
85RGB75PRO B 6 m 10 m 16 m 25 m 42 m 100 W

Kabelquerschnitt und max. Kabellänge auswählen
Odaberite presjek kabla i maksimalnu duljinu

Technikraum
Prostorija za
tehniku

Technikraum
Prostorija za
tehniku
Kabelquerschnitt und max. Kabellänge auswählen
Odaberite presjek kabla i maksimalnu duljinu

Trafostation für Adagio PRO – wenn alle Lampen mit einer Leitung/ Transformatori za Adagio PRO – ako su sve žarulje spojene na
einem Kabel an den Transformator angeschlossen sind. transformator s jednim vodičem/kablom.

TRAFOSTATION FÜR UNTERWASSERLICHTER ADAGIO PRO | TRANSFORMATOR ZA RASVJETNA TIJELA ADAGIO PRO
BELEUCHTUNGSART LEUCHTENANZAHL DRAHT-/LEITERQUERSCHNITT/VODIČE | POPREČNI PRESJEK ŽICE/VODIČA ART DER TRAFOSTATION
PRICE
BROJ ŽARULJA BROJ ŽARULJA MODEL TRANSFORMATORA
2,5 mm² 4,0 mm² 6,0 mm² 10,0 mm²
1 35 m 57 m 85 m 142 m 100 W
85WH30PRO B 2 17 m 28 m 42 m 71 m 200 W
3 11 m 19 m 28 m 47 m 200 W
4 8 m 14 m 21 m 35 m 300 W
1 20 m 33 m 50 m 80 m 100 W
85RGB45PRO B 2 10 m 16 m 25 m 40 m 100 W
3 – 11 m 16 m 26 m 200 W
4 – 8 m 12 m 20 m 200 W
1 7 m 11 m 16 m 28 m 200 W
85WH60PRO B 2 – 5 m 8 m 14 m 300 W
3 – – 5 m 9 m 600 W
4 – – – 7 m 600 W
1 10 m 16 m 25 m 42 m 100 W
85RGB75PRO B 2 – 8 m 12 m 21 m 200 W
3 – 5 m 8 m 14 m 300 W
4 – – 6 m 10 m 600 W
UNTERWASSERLICHTER | RASVJETA ZA BAZENE 73
