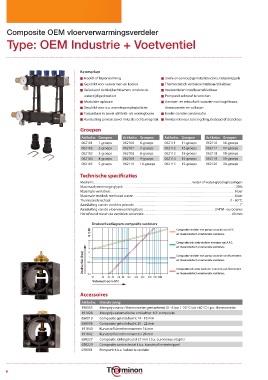

P. 10
Composite OEM vloerverwarmingsverdeler
Type: OEM Industrie + Voetventiel
Kenmerken
n Hoofd- of bijverwarming n Snelle en eenvoudige installatie d.m.v. insteeknippels
n Geschikt voor verwarmen en koelen n Thermostatisch ventielen instelbaar/afsluitbaar
n Geïsoleerd dankzij luchtkamers rondom de n Voetventielen instelbaar/afsluitbaar
waterzijdige doorlaat n Pompunit achteraf te voorzien
n Modulaire opbouw n Aanvoer- en retourbalk voorzien van kogelkraan,
n Geschikt voor o.a. warmtepompinstallaties thermometer en vulkraan
n Toepasbaar in zowel utiliteits- als woningbouw n Koelen zonder condensatie
n Aansluiting primair zowel links als rechts mogelijk n Voorbereid voor zoneregeling, bedraad of draadloos
Groepen
Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen
062101 1-groeps 062106 6-groeps 062111 11-groeps 062116 16-groeps
062102 2-groeps 062107 7-groeps 062112 12-groeps 062117 17-groeps
062103 3-groeps 062108 8-groeps 062113 13-groeps 062118 18-groeps
062104 4-groeps 062109 9-groeps 062114 14-groeps 062119 19-groeps
062105 5-groeps 062110 10-groeps 062115 15-groeps 062120 20-groeps
Technische specificaties
Medium: ....................................................................................................................................water of water-glycoloplossingen
Maximaal percentage glycol: ...................................................................................................................................................... 30%
Maximale werkdruk: ......................................................................................................................................................................6 bar
Maximale testdruk met koud water: .......................................................................................................................................6 bar
Thermometerschaal: ...............................................................................................................................................................0 - 60 °C
Aansluiting van de verdeler primair: ............................................................................................................................................. 1”
Aansluiting van de vloerverwarmingsbuis: ...............................................................................................3/4”M - euroconus
Hartafstand tussen de ventielen secundair: .....................................................................................................................60 mm
Drukverliesdiagram composite verdelers
50
40 Composite verdeler met pomp voorzien van A.F.C.
30 en thermostatisch voorbereide ventielen.
20
10
7 Composite industrie verdeler voorzien van A.F.C.
5 en thermostatisch voorbereide ventielen.
3 2 Composite verdeler met pomp voorzien van owmeters
Drukverlies (kpa) 0,5 1 en thermostatisch voorbereide ventielen.
Composite industrie verdeler voorzien van owmeters
0,1
10 20 30 40 60 80 120 200 300 500 700 1000 en thermostatisch voorbereide ventielen.
Volumestroom (l/h)
Accessoires
Artikelnr. Omschrijving
190055 Meerprijs mano-/thermometer gemonteerd (0 - 6 bar / -20 °C tot +60 °C) i.p.v. thermometer
191828 Meerprijs automatische ontluchter 1/2” composite
650019 Composite geleidebocht 14 - 18 mm
650006 Composite geleidebocht 20 - 22 mm
191840 Kunststof klemthermometer 16 mm
191842 Kunststof klemthermometer 20 mm
650227 Composite leidingsleutel 27 mm t.b.v. euroconus adapter
650229 Composite contrasleutel t.b.v. kunststof insteeknippel
070061 Pompunit t.b.v. Industrie verdeler
