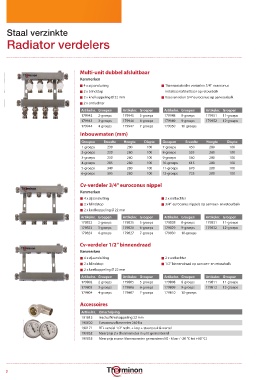

Page 58 - Catalogus_Nederlands-v1.0

Staal verzinkte
Radiator verdelers

Multi-unit dubbel afsluitbaar
Kenmerken
n 4 x zijaansluiting n Thermostatische ventielen 3/4” euroconus
n 2 x blindstop instelbaar/afsluitbaar op retourbalk
n 2 x knelkoppeling Ø 22 mm n Voetventielen 3/4” euroconus op aanvoerbalk
n 2 x ontluchter
Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen
179942 2-groeps 179945 5-groeps 179948 8-groeps 179951 11-groeps
179943 3-groeps 179946 6-groeps 179949 9-groeps 179952 12-groeps
179944 4-groeps 179947 7-groeps 179950 10-groeps
Inbouwmaten (mm)

Groepen Breedte Hoogte Diepte Groepen Breedte Hoogte Diepte
1-groeps 230 280 100 7-groeps 450 280 100
2-groeps 230 280 100 8-groeps 505 280 100
3-groeps 230 280 100 9-groeps 560 280 100
4-groeps 285 280 100 10-groeps 615 280 100
5-groeps 340 280 100 11-groeps 670 280 100
6-groeps 395 280 100 12-groeps 725 280 100

Cv-verdeler 3/4” euroconus nippel
Kenmerken
n 4 x zijaansluiting n 2 x ontluchter
n 2 x blindstop n 3/4” euroconus nippels op aanvoer- en retourbalk
n 2 x knelkoppeling Ø 22 mm
Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen
179822 2-groeps 179825 5-groeps 179828 8-groeps 179831 11-groeps
179823 3-groeps 179826 6-groeps 179829 9-groeps 179832 12-groeps
179824 4-groeps 179827 7-groeps 179830 10-groeps

Cv-verdeler 1/2” binnendraad
Kenmerken
n 4 x zijaansluiting n 2 x ontluchter
n 2 x blindstop n 1/2” binnendraad op aanvoer- en retourbalk
n 2 x knelkoppeling Ø 22 mm
Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen Artikelnr. Groepen
179802 2-groeps 179805 5-groeps 179808 8-groeps 179811 11-groeps
179803 3-groeps 179806 6-groeps 179809 9-groeps 179812 12-groeps
179804 4-groeps 179807 7-groeps 179810 10-groeps

Accessoires

Artikelnr. Omschrijving
191815 Inschuifkniekoppeling 22 mm
190020 Euroconus flowmeter 240 l/u
190171 RTL ventiel 1/2” recht + kop + staartstuk & wartel
190052 Meerprijs 2 x thermometer in unit gemonteerd
190055 Meerprijs mano-/thermometer gemonteerd (0 - 6 bar / -20 °C tot +60 °C)

2
