46

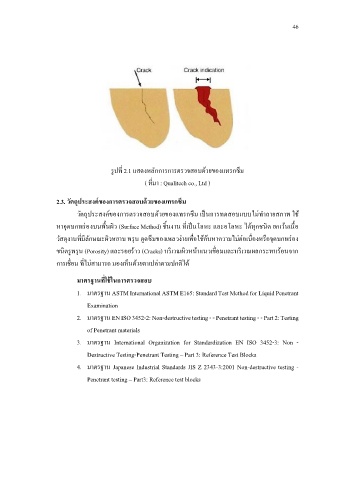

รูปที่ 2.1 แสดงหลักการการตรวจสอบด้วยของแทรกซึม

( ที่มา : Qualitech co., Ltd )

2.3. วัตถุประสงค์ของการตรวจสอบด้วยของแทรกซึม

วัตถุประสงค์ของการตรวจสอบด้วยของแทรกซึม เป็นการทดสอบแบบไม่ท าลายสภาพ ใช้
หาจุดบกพร่องบนพื้นผิว (Surface Method) ชิ้นงาน ที่เป็นโลหะ และอโลหะ ได้ทุกชนิด ยกเว้นเนื้อ

วัสดุงานที่มีลักษณะผิวหยาบ พรุน ดูดซึมของเหลวง่ายเพื่อใช้ค้นหาความไม่ต่อเนื่องหรือจุดบกพร่อง

ชนิดรูพรุน (Porosity) และรอยร้าว (Cracks) บริเวณผิวหน้าแนวเชื่อมและบริเวณผลกระทบร้อนจาก
การเชื่อม ที่ไม่สามารถ มองเห็นด้วยตาเปล่าตามปกติได้

มาตรฐานที่ใช้ในการตรวจสอบ

1. มาตรฐาน ASTM International ASTM E165: Standard Test Method for Liquid Penetrant

Examination
2. มาตรฐาน EN ISO 3452-2: Non-destructive testing - - Penetrant testing - - Part 2: Testing

of Penetrant materials

3. มาตรฐาน International Organization for Standardization EN ISO 3452-3: Non -
Destructive Testing-Penetrant Testing – Part 3: Reference Test Blocks

4. มาตรฐาน Japanese Industrial Standards JIS Z 2343-3:2001 Non-destructive testing -

Penetrant testing – Part3: Reference test blocks
