71

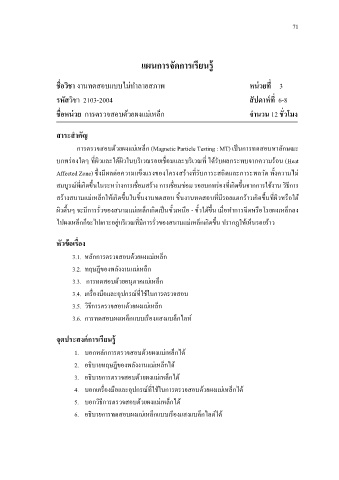

แผนการจัดการเรียนรู้

ชื่อวิชา งานทดสอบแบบไม่ท าลายสภาพ หน่วยที่ 3

รหัสวิชา 2103-2004 สัปดาห์ที่ 6-8

ชื่อหน่วย การตรวจสอบด้วยผงแม่เหล็ก จ านวน 12 ชั่วโมง

สาระส าคัญ

การตรวจสอบด้วยผงแม่เหล็ก (Magnetic Particle Testing : MT) เป็นการทดสอบหาลักษณะ

บกพร่องใดๆ ที่ผิวและใต้ผิวในบริเวณรอยเชื่อมและบริเวณที่ ได้รับผลกระทบจากความร้อน (Heat

Affected Zone) ซึ่งมีผลต่อความแข็งแรงของโครงสร้างที่รับภาระสถิตและภาระพลวัต ทั้งความไม่
สมบูรณ์ที่เกิดขึ้นในระหว่างการเชื่อมสร้าง การเชื่อมซ่อม รอยบกพร่องที่เกิดขึ้นจากการใช้งาน วิธีการ

สร้างสนามแม่เหล็กให้เกิดขึ้นในชิ้นงานทดสอบ ชิ้นงานทดสอบที่มีรอยแตกร้าวเกิดขึ้นที่ผิวหรือใต้

ผิวตื้นๆ จะมีการรั่วของสนามแม่เหล็กเกิดเป็นขั้วเหนือ - ขั้วใต้ขึ้น เมื่อท าการฉีดหรือโรยผงเหล็กลง

ไปผงเหล็กก็จะไปเกาะอยู่บริเวณที่มีการรั่วของสนามแม่เหล็กเกิดขึ้น ปรากฏให้เห็นรอยร้าว

หัวข้อเรื่อง

3.1. หลักการตรวจสอบด้วยผงแม่เหล็ก

3.2. ทฤษฎีของพลังงานแม่เหล็ก
3.3. การทดสอบด้วยอนุภาคแม่เหล็ก

3.4. เครื่องมือและอุปกรณ์ที่ใช้ในการตรวจสอบ

3.5. วิธีการตรวจสอบด้วยผงแม่เหล็ก
3.6. การทดสอบผงเหล็กแบบเรืองแสงแบล็กไลท์

จุดประสงค์การเรียนรู้

1. บอกหลักการตรวจสอบด้วยผงแม่เหล็กได้

2. อธิบายทฤษฎีของพลังงานแม่เหล็กได้
3. อธิบายการตรวจสอบด้วยผงแม่เหล็กได้

4. บอกเครื่องมือและอุปกรณ์ที่ใช้ในการตรวจสอบด้วยผงแม่เหล็กได้

5. บอกวิธีการตรวจสอบด้วยผงแม่เหล็กได้

6. อธิบายการทดสอบผงแม่เหล็กแบบเรืองแสงแบล็กไลต์ได้
