164

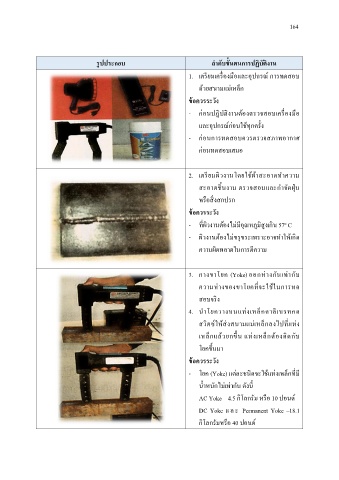

รูปประกอบ ล าดับขั้นตนการปฏิบัติงาน
1. เตรียมเครื่องมือและอุปกรณ์ การทดสอบ
ด้วยสนามแม่เหล็ก
ข้อควรระวัง
- ก่อนปฏิบัติงานต้องตรวจสอบเครื่องมือ
และอุปกรณ์ก่อนใช้ทุกครั้ง
- ก่อนการทดสอบควรตรวจสภาพอากาศ
ก่อนทดสอบเสมอ
2. เตรียมผิวงานโดยใช้ผ้าสะอาดท าความ
สะอาดชิ้นงาน ตรวจสอบและก าจัดฝุ่น
หรือสิ่งสกปรก
ข้อควรระวัง
- ที่ผิวงานต้องไม่มีอุณหภูมิสูงเกิน 57º C
- ผิวงานต้องไม่ขรุขระเพราะอาจท าให้เกิด
ความผิดพลาดในการตีความ
3. กางขาโยค (Yoke) ออกห่างกันเท่ากับ
ความห่างของขาโยคที่จะใช้ในการทด
สอบจริง
4. น าโยควางบนแท่งเหล็กคาลิเบรทกด
สวิตซ์ให้ส่งสนามแม่เหล็กลงไปที่แท่ง
เหล็กแล้วยกขึ้น แท่งเหล็กต้องติดกับ
โยคขึ้นมา
ข้อควรระวัง
- โยค (Yoke) แต่ละชนิดจะใช้แท่งเหล็กที่มี
น ้าหนักไม่เท่ากัน ดังนี้
AC Yoke – 4.5 กิโลกรัม หรือ 10 ปอนด์
DC Yoke และ Permanent Yoke –18.1
กิโลกรัมหรือ 40 ปอนด์
